Применение изделия
Широко применяется в газопроводах промышленных и горнодобывающих предприятий, а также в отраслях охраны окружающей среды для транспортировки газа и токсичных, вредных, легковоспламеняющихся газов в качестве надежного запорного устройства.
Структурные особенности

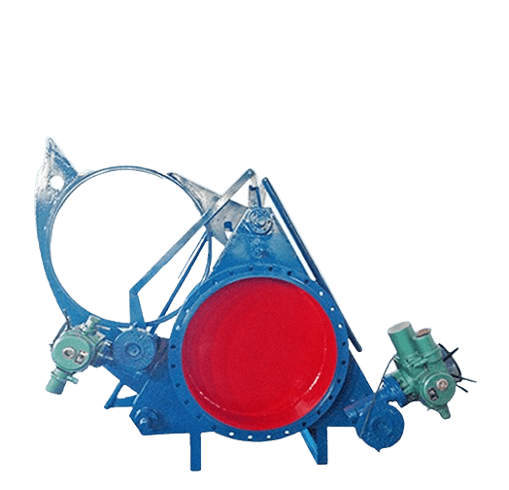

- Клапан состоит из левого и правого корпуса, секторной заслонки, гофрированной нержавеющей трубы, электроприводного устройства и электрического зажимного механизма.
- Корпус клапана имеет трехточечную конструкцию фиксации секторной заслонки.
- Уплотнительные элементы выполнены из нержавеющей стали и резинового уплотнительного кольца, что обеспечивает надежную герметичность и увеличивает срок службы уплотнения. Уплотнительное кольцо расположено на заслонке, что облегчает его замену при обслуживании.
- Электрический привод обеспечивает плавную работу, легкость открытия и закрытия, а также надежность функционирования.
- Зажимной механизм использует винтовую пару гайка-винт, что обеспечивает хорошую самоблокировку.
- Электрический шиберный клапан оснащен гофрированной трубой из нержавеющей стали, которая обладает высокой эластичностью и длительным сроком службы.
Монтаж и эксплуатация
- После установки клапана необходимо закрепить его основание на опорной конструкции, чтобы во время работы клапан воспринимал нагрузку через опору.
- Сначала необходимо активировать электрический зажимной механизм, чтобы переместить левый и правый корпус, обеспечив полное отделение корпуса от заслонки. Затем активировать электрический привод заслонки для открытия или закрытия клапана. После этого снова запустить электрический зажимной механизм и проверить, плотно ли прилегают корпусные элементы к заслонке и срабатывает ли ограничительный выключатель в приводе.
Описание изделия
Электрический шиберный клапан состоит из левого и правого корпуса, штока, задвижки, уплотнительного элемента, электрического толкателя и других деталей. Основание и опорные стойки образуют жесткую конструкцию. Уплотнительный элемент выполнен из нержавеющей стали и резинового уплотнительного кольца, что обеспечивает хорошую герметичность и долгий срок службы. Уплотнительное кольцо установлено на задвижке, что облегчает его замену при обслуживании. Электрический шиберный клапан может управляться дистанционно как в одиночном исполнении, так и в сетевом режиме с несколькими устройствами. В аварийных ситуациях предусмотрена возможность ручного управления.
Принцип работы
- Процесс закрытия клапана:
Электродвигатель зажимного механизма приводит в движение винтовую пару в направлении против часовой стрелки, корпус ослабляется (индикатор загорается). Затем электродвигатель привода заслонки вращает задвижку против часовой стрелки до полного закрытия (индикатор подтверждает закрытие). Далее электродвигатель зажимного механизма вращает винтовую пару по часовой стрелке, фиксируя корпус в закрытом положении (индикатор показывает фиксацию). Процесс закрытия завершен. - Процесс открытия клапана:
Электродвигатель зажимного механизма приводит в движение винтовую пару в направлении против часовой стрелки, корпус ослабляется (индикатор загорается). Затем электродвигатель привода заслонки вращает задвижку по часовой стрелке до полного открытия (индикатор подтверждает открытие). Процесс открытия завершен.
Основные присоединительные размеры:
| DN | D | D1 | b | n-φd | L |
| 300 | 440 | 395 | 22 | 12-φ22 | 500 |
| 350 | 490 | 445 | 22 | 12-φ22 | 500 |
| 400 | 540 | 495 | 22 | 16-φ22 | 600 |
| 450 | 595 | 550 | 24 | 16-φ22 | 600 |
| 500 | 645 | 600 | 24 | 16-φ22 | 600 |
| 600 | 755 | 705 | 24 | 20-φ26 | 600 |
| 700 | 860 | 810 | 26 | 24-φ26 | 800 |
| 800 | 975 | 920 | 26 | 24-φ30 | 800 |
| 900 | 1075 | 1020 | 28 | 24-φ30 | 800 |
| 1000 | 1175 | 1120 | 30 | 28-φ30 | 800 |
| 1100 | 1275 | 1220 | 30 | 28-φ30 | 800 |
| 1200 | 1375 | 1320 | 30 | 32-φ30 | 800 |
| 1300 | 1475 | 1420 | 32 | 32-φ30 | 800 |
| 1400 | 1575 | 1520 | 32 | 36-φ30 | 850 |
| 1500 | 1675 | 1620 | 32 | 36-φ30 | 850 |
| 1600 | 1790 | 1730 | 32 | 40-φ30 | 850 |
| 1800 | 1990 | 1930 | 32 | 44-φ30 | 1100 |
| 2000 | 2190 | 2130 | 32 | 46-φ30 | 1100 |
