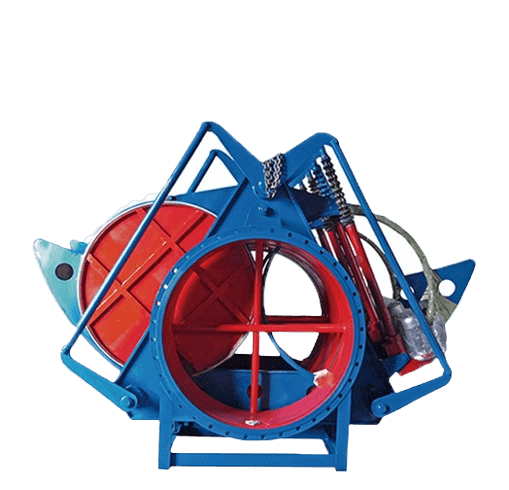

Электрический штоковый слепой клапан

【Электрический шиберный шторный клапан】Обзор продукта

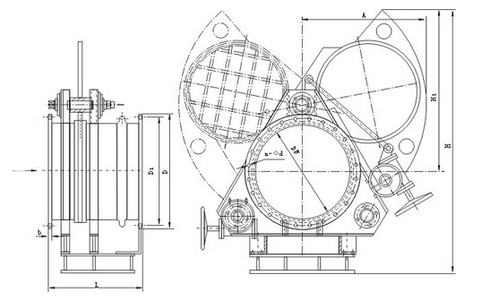

Электрический шиберный шторный клапан, также называемый электрическим шиберным клапаном типа «очки» или электрическим шиберным поворотным клапаном, состоит из левой и правой части корпуса, шпинделя, задвижки, уплотнительного кольца, электрического толкателя и других деталей, а также из основания и опорных колонн, образующих жесткую конструкцию. Уплотнительная часть выполнена из нержавеющей стали и резинового уплотнительного кольца, обеспечивая хорошую герметичность и долгий срок службы. Уплотнительное кольцо расположено на задвижке, что облегчает его замену при техническом обслуживании. Резиновое уплотнение встроено в задвижку с алюминиевым креплением. Электрический шиберный шторный клапан может управляться дистанционно как в одиночном режиме, так и в сети с несколькими устройствами. В аварийных ситуациях возможно ручное управление с помощью встроенного механизма клапана.

【Электрический шиберный шторный клапан】Характеристики продукта
1. В процессе открытия и закрытия клапана уплотнительное кольцо на задвижке не подвержено износу, обеспечивая стабильность герметичности и легкость замены уплотнения.
2. Передача движения осуществляется по принципу рычажного механизма, что делает конструкцию простой и подходящей для работы в сложных условиях, обеспечивая точность перемещения и равномерность прижима в трех точках.
3. С учетом конструктивных особенностей шиберного клапана усилены два слабых места уплотнения, повышая надежность герметизации.
4. В системе позиционирования электрического толкателя используется новый тип индукционного датчика, что снижает вероятность возникновения искр при передаче сигнала, повышая безопасность использования.
5. Поскольку при движении газа нержавеющие гофрированные трубы клапана подвержены эрозии и износу, в конструкции предусмотрена направляющая втулка из износостойкой стали 16Mn с увеличенной толщиной.
6. В качестве материала уплотнения используется фторкаучук, обладающий высокой термостойкостью и устойчивостью к воздействию газа.

【Электрический шиберный шторный клапан】Область применения
Электрический шиберный шторный клапан F9T43X широко применяется в газопроводах металлургических и промышленных предприятий, в системах охраны окружающей среды, а также в трубопроводах для газа, воздуха, дымовых газов и других газообразных сред в качестве надежного запорного устройства для токсичных и вредных веществ.

【Электрический шиберный шторный клапан】Принцип работы
Сначала электрический прижимной толкатель, управляемый электродвигателем, передает усилие через кривошип непосредственно на ведущий резьбовой шпиндель, заставляя его вращаться. Через систему тяг три резьбовых шпинделя вращаются синхронно, приводя в движение соответствующие гайки левого и правого шпинделя, что вызывает относительное перемещение левой и центральной части корпуса сжатия гофрированной трубы вокруг центральной задвижки, полностью освобождая уплотнительное кольцо. Затем активируется электрический толкатель, перемещающий задвижку, заменяя слепую и проходную секции. После этого прижимной электрический толкатель снова активируется, фиксируя уплотнительное кольцо задвижки, обеспечивая герметичность клапана. Задвижка состоит из слепой и проходной секций, и после ослабления прижимного механизма задвижка вращается, изменяя положение, что позволяет открывать и закрывать клапан.
