Описание продукта

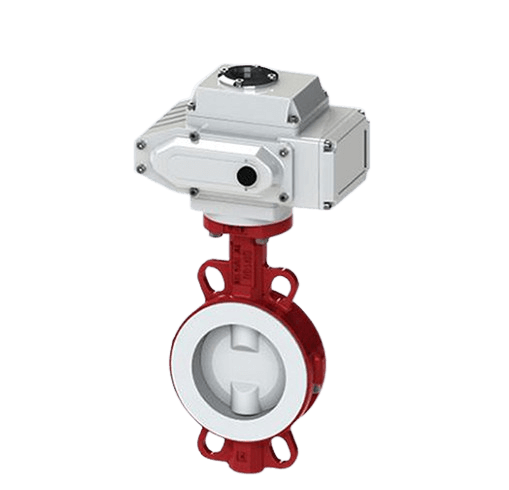

Электрический фланцевый клапан с фторопластовым покрытием D971F46 — доступен в двух типах: с функцией включения/выключения и с регулировкой. Электрический клапан с фторопластовым покрытием работает с электронным электрическим исполнительным механизмом, управляемым входным контрольным сигналом (4-20mADC или 1-5VDC) и однофазным источником питания. Электрический клапан с фторопластовым покрытием отличается мощными функциями, компактными размерами, легкостью, надежной работой, простотой в установке и большим пропускным потенциалом. Этот клапан использует технологию покрытия с толстой молекулярной оболочкой на компонентах потока, корпусе клапана, диске и штоке, что обеспечивает отличные антикоррозийные свойства.
Применение электрического фланцевого клапана с фторопластовым покрытием:
Электрический клапан с фторопластовым покрытием используется для работы с любыми концентрациями кислот, щелочей, солей, окислителей, восстановителей, органических растворителей и другими химическими веществами. Электрический клапан с фторопластовым покрытием идеально подходит для использования в химической, нефтяной, фармацевтической, пищевой промышленности, сталелитейной, бумажной, гидроэнергетической и других отраслях, а также для газов, жидкостей и полужидкостей. Он может заменить задвижки, запорные клапаны и другие типы клапанов для регулирования и отключения.
Параметры электрического фланцевого клапана с фторопластовым покрытием:
Материал корпуса клапана: чугун, нержавеющая сталь
Материал диска клапана: PTFE, F46, PFA и другие материалы, покрывающие нержавеющую сталь
Материал седла клапана: PTFE, F46, PFA
Способ соединения: фланцевое соединение
Классификация давления: PN10/PN16
Температурный диапазон: -29~+150℃
Метод управления: ручка, червячный редуктор, электрический, пневматический и другие
Электрический исполнительный механизм: с функцией включения/выключения, с бесконтактным переключателем, с потенциометром, с интеллектуальной регулировкой
Тип управления: включение/выключение, интеллектуальная регулировка (сигнал 4-20mA)
Область применения: обработка строительных материалов, промышленные котлы, дымовые газы, сернистый газ и другие вещества в различных отраслях
Основные размеры (PN1.0МПа)
| DN (mm) | NPS (in) | D1 | D2 | K | E | D3 | A | B | C | L | n-φ | h | φ2 | n1-φ1 | f | J | X | WT(Kg) |
| 40 | 1.5 | 110 | 85 | 65 | 50 | 35 | 105 | 110 | 33 | 35 | 4-18 | 2 | 16 | 4-8 | 13 | 13.8 | 5 | 2.8 |
| 50 | 2 | 125 | 100 | 65 | 50 | 35 | 105 | 110 | 42 | 35 | 4-18 | 2 | 16 | 4--8 | 13 | 13.8 | 5 | 3.6 |
| 65 | 2.5 | 145 | 120 | 65 | 50 | 35 | 115 | 135 | 44.7 | 35 | 4-18 | 2 | 16 | 4-8 | 13 | 13.8 | 5 | 4 |
| 80 | 3 | 160 | 135 | 90 | 70 | 55 | 125 | 145 | 45.2 | 55 | 8-18 | 2 | 20 | 4-10 | 13 | 13.8 | 6 | 5.5 |
| 100 | 4 | 180 | 155 | 90 | 70 | 55 | 135 | 175 | 52.1 | 55 | 8-18 | 2 | 20 | 4-10 | 13 | 17.77 | 6 | 7.8 |
| 125 | 5 | 210 | 185 | 125 | 102 | 70 | 160 | 210 | 54.4 | 75 | 8-18 | 2 | 22 | 4-12 | 13 | 20.92 | 6 | 8.736 |
| 150 | 6 | 240 | 210 | 125 | 102 | 70 | 180 | 125 | 55.8 | 75 | 8-23 | 2 | 24 | 4-12 | 13 | 20.92 | 8 | 14.8 |
| 200 | 8 | 295 | 265 | 150 | 125 | 85 | 220 | 290 | 60.6 | 85 | 12-23 | 2 | 28 | 4-14 | 13 | 24.1 | 8 | 21.5 |
| 250 | 10 | 355 | 320 | 150 | 125 | 85 | 255 | 340 | 65.6 | 85 | 12--25 | 2 | 30 | 4-14 | 13 | 31.45 | 8 | 36.4 |
| 300 | 12 | 410 | 375 | 175 | 140 | 100 | 290 | 395 | 76.9 | 95 | 12-25 | 3 | 35 | 4-18 | 20 | 34.6 | 10 | 46.3 |
