Описание продукта
Структурные особенности и назначение

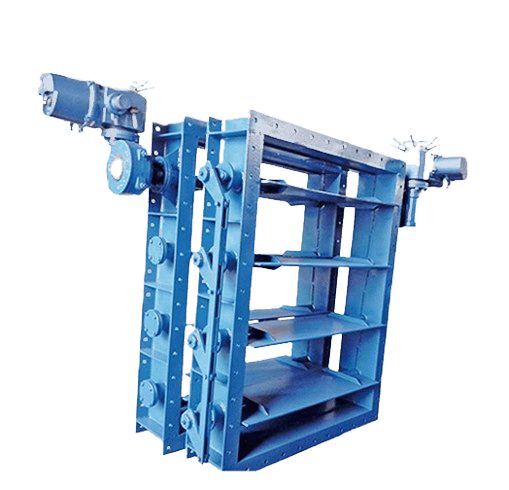

Этот клапан изготовлен из высококачественной сплавной стали, сварной конструкцией, обладает компактными размерами, легким весом, износостойкостью, длительным сроком службы, низким сопротивлением потоку и большой пропускной способностью. Он широко используется в трубопроводах металлургической, строительной, нефтехимической, легкой промышленности и других отраслях для включения и выключения потока газа, полужидких и пылевых газов, а также для автоматического регулирования или дистанционного управления.
Основные характеристики
Коэффициент утечек: обычный тип <3%
Напряжение питания: 220V или 380VAC
Давление источника: 0.5MPa
Входной сигнал: 0-10 (4-20) мА, DC или сигнал переключателя
Основной внешний вид и присоединительные размеры
| Диаметр A1 XB1 | A3XB3 | A2XB2 | b | n-Φd | L | FD9Z41-1 | FD9T41 | FD641 | FD341 | Масса (кг) | |
| L1 | Привод | Привод | Привод | Привод | |||||||
| 120x120 | 200X200 | 170x170 | 10 | 8-Φ12 | 140 | 390 | DKJ-210 | DTII 6320 -M | QGBII- D63x120 | S-01 | 80 |
| 160X160 | 240x240 | 210x210 | 430 | 89 | |||||||
| 200X200 | 280X280 | 258X258 | 14 | 470 | 105 | ||||||
| 250X250 | 330X330 | 300X300 | 520 | 112 | |||||||
| 320X320 | 400X400 | 370X370 | 16 | 170 | 590 | 148 | |||||
| 400x400 | 500X500 | 470X470 | 12-Φ15 | 190 | 670 | 170 | |||||
| 500X500 | 600X600 | 570X570 | 800 | DKJ-310 | DTII 100 20-M | QGBII- D100x160 | S-02 | 210 | |||
| 630X630 | 750X750 | 710X710 | 18 | 16-Φ17 | 210 | 930 | 260 | ||||
| 800x800 | 920X920 | 880X880 | 1180 | 372 | |||||||
| 1000x1000 | 1120x1120 | 1080X1080 | 20-Φ17 | 250 | 1380 | DKJ 410 | DTII 300 40-M | QGBII- D200x250 | S-03 | 540 | |
| 1250x1250 | 1370X1370 | 1330X1330 | 20 | 24-Φ17 | 1630 | 810 | |||||
| 1600X1600 | 1740x1740 | 1690X1690 | 24 | 32-Φ19 | 300 | 2040 | DKJ-510 DKJ-610 | DTII 100 70-M | QGBII- D250x40 0 | S-05 | 1240 |
| 2000X2000 | 2140X2140 | 2095X2095 | 40-Φ19 | 2630 | 3030 | ||||||
| 2500X2500 | 2650X2650 | 2600X2600 | 28 | 52-Φ22 | 400 | 3130 | DKJ 710 | S-06 | 3640 | ||
| 3000X3000 | 3150x3150
