Описание продукта
Принцип работы

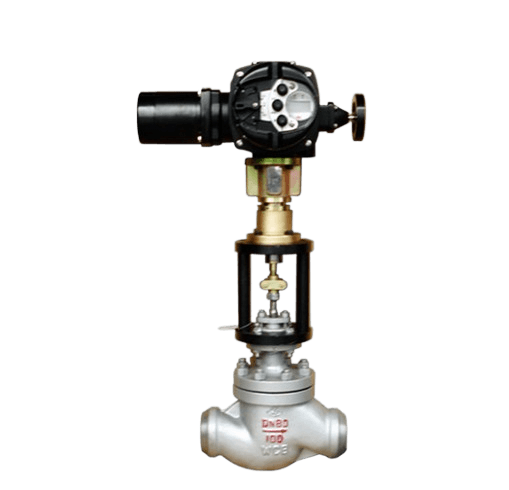

Электрический интеллектуальный регулирующий клапан T968V состоит из электрического исполнительного механизма и клапана для удаления конденсата. Входной сигнал регулирующего клапана — это постоянный ток, подаваемый регулятором, который усиливается с помощью усилителя и затем приводит в действие исполнительный механизм, создавая осевое усилие, которое заставляет клапан двигаться и изменять поток среды для регулировки различных параметров системы. В то же время исполнительный механизм посылает широкий сигнал положения для сравнения с усилителем, обеспечивая тем самым поддержание клапана в положении, соответствующем входному сигналу, и выполнение задачи серво-регулирования.
Основные технические параметры
| Номинальный диаметр DN (мм) | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| Характеристики потока | Приближенно линейный, приближенно с равными процентами |
||||||
| Номинальное давление PN (МПа) | 2.5/6.4 |
||||||
| Тип подключения | Сварка |
||||||
| Используемый исполнительный механизм | Тип ZKD |
||||||
| Ход L (мм) | 57.6 |
88.2 |
|||||
| Максимальное перепад давления △P (МПа) | 0.5/3 |
||||||
| Рассчитанный коэффициент потока Cv | 44 | 99 | 175 | 395 | 640 | 1000 | 1440 |
| Рабочая температура (℃) | ≤450 |
≤450 |
|||||
| Используемая среда | Вода |
||||||
Материалы основных деталей клапана:
Примечание
- Эта модель также доступна в фланцевом, прямоугольном и фланцево-прямоугольном исполнении.
- Также может быть оснащена пневматическим исполнительным механизмом или исполнительным механизмом типа HQ с интеллектуальной функцией.
Основные технические показатели эффективности
| Параметр | Технические характеристики |
||||||
| Основная погрешность (%) | Не более ±2,5 |
||||||
| Гистерезис (%) | ≤1,5 |
||||||
| Мертвая зона (%) | ≤3 |
||||||
| Утечка | 0,01% × номинальная мощность клапана |
||||||
Основной материал клапана
| Наименование | Материалы |
||||||
| Тело клапана | WCB, WC6, 20CrMo |
||||||
| Ядро клапана | Нержавеющая сталь 316 |
||||||
| Корпус | 17-4PH |
||||||
| Стебель клапана | 17-4PH |
||||||
| Сиденье клапана | Нержавеющая сталь 316 |
||||||
Размеры
| Номинальный диаметр Ду(mm) | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| H(mm) | 860 | 918 | 918 | 918 | 1460 | 1690 | 1690 |
| H1(mm) | 120 | 248 | 248 | 248 | 360 | 470 | 470 |
| L(mm) | 300 | 372 | 372 | 372 | 490 | 610 | 610 |
| D1(mm) | 90 | 150 | 180 | 200 | 244 | 355 | 420 |
| D2(mm) | 76 | 104 | 127 | 168 | 210 | 270 | 320 |
| D3(mm) | 50 | 80 | 100 | 140 | 180 | 230 | 270 |
