Описание продукта

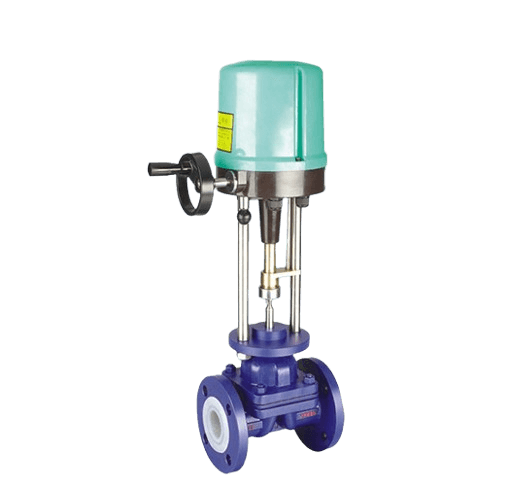

G941F46 электрический мембранный клапан с покрытием из фторопласта
Основная конструкция:
1. Композитная мембрана разделяет нижнюю камеру корпуса клапана и внутреннюю камеру крышки клапана, образуя прямолинейный канал. Это полностью изолирует детали, такие как шток клапана и клапанные элементы, от среды, исключая необходимость в уплотнении с набивкой. Внутреннее и внешнее утечка среды могут быть одновременно предотвращены.
2. Мембрана, являющаяся исполнительным элементом, может подвергаться усталостному разрушению из-за частых открываний и закрываний. Рекомендуется периодическая замена в зависимости от рабочих условий и характеристик среды.
Коррозионная стойкость пластика и рекомендуемая рабочая температура указаны в «Таблице характеристик пластиковой оболочки клапанов и трубопроводных аксессуаров».
Список основных деталей и материалов
| № | Наименование детали | Чугун серый | Чугун литой | Нержавеющая кислотостойкая литая сталь | Низкоуглеродистая нержавеющая кислотостойкая литая сталь | ||
| Z | C | P | R | PL | RL | ||
| 1 | Корпус/Крышка клапана | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | Клапан/Шток клапана | 25 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | Вкладыш/Седло клапана | PCTEF (F3), FEP (F46), PFA (растворимый F4), PP, PO | |||||
| 4 | Мембрана | FEP (F46)/CR (Хлоропреновый каучук), PFA (растворимый F4)/FPDM (Этилен-пропиленовый каучук) | |||||
| 5 | Опора | PTFE (F4) | CF8 | CF8 | |||
| 6 | Гайка штока клапана | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | |||
| 7 | Крепежные болты | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 8 | Гайка | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
| 9 | Ручное колесо | WCB | WCB | WCB | |||
Основная форма и присоединительные размеры
| Общее название менструации | L | D | D1 | D2 | f | b | Z-φd | D | D1 | D2 | f | b | Z-φd | |
| DN（mm） | NPS（inch） | PN1.0MPa | PN1.6MPa | |||||||||||
| 15 | 1/2 | 125 | 80 | 55 | 40 | 2 | 12 | 4-φ12 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
| 20 | 3/4 | 135 | 90 | 65 | 50 | 2 | 14 | 4-φ12 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
| 25 | 1 | 145 | 100 | 75 | 60 | 2 | 14 | 4-φ12 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
| 32 | 5/4 | 160 | 120 | 90 | 70 | 2 | 16 | 4-φ14 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
| 40 | 3/2 | 180 | 130 | 100 | 80 | 3 | 16 | 4-φ14 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 210 | 140 | 110 | 90 | 3 | 16 | 4-φ14 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 250 | 160 | 130 | 110 | 3 | 16 | 4-φ14 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 300 | 185 | 150 | 125 | 3 | 18 | 4-φ18 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
| 100 | 4 | 350 | 205 | 170 | 145 | 3 | 18 | 4-φ18 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
| 125 | 5 | 400 | 235 | 200 | 175 | 3 | 20 | 8-φ18 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
| 150 | 6 | 460 | 260 | 225 | 200 | 3 | 20 | 8-φ18 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
| 200 | 8 | 570 | 315 | 280 | 255 | 3 | 22 | 8-φ18 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
| 250 | 10 | 680 | 370 | 335 | 310 | 3 | 24 | 12-φ28 | 390 | 350 | 320 | 3 | 28 | 12-φ23 |
| 300 | 12 | 790 | 435 | 395 | 362 | 4 | 24 | 12-φ23 | 440 | 400 | 368 | 4 | 28 | 12-φ23 |
