Описание продукта

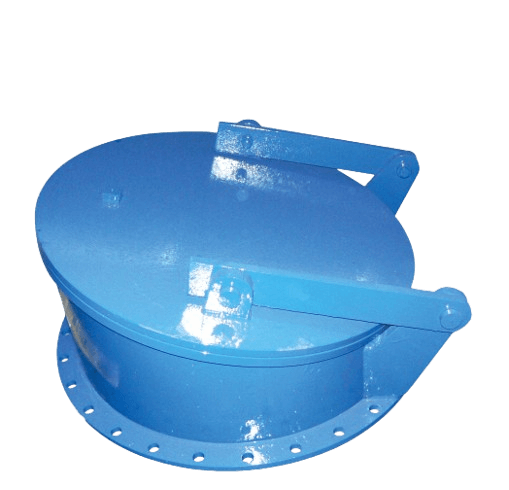

Обзор продукта для клапана с балансировочным грузом типа PM Этот клапан (обратный клапан) используется в различных трубопроводах и водных каналах для водоснабжения, водоотведения и очистки сточных вод. Он служит для переполнения или предотвращения обратного потока среды. Также может быть использован в качестве крышки для различных вертикальных шахт. Характеристики клапана с балансировочным грузом типа PM Этот клапан состоит из корпуса, крышки и шарнирных элементов. Сила его открытия и закрытия зависит от давления воды и не требует ручного управления. Если давление воды внутри клапана больше, чем снаружи, клапан откроется; в противном случае клапан закроется, выполняя функции переполнения и предотвращения обратного потока.
Основные эксплуатационные параметры продукта
Модель и спецификации | PM-1 |
Номинальное давление | 0.1Mpa |
Испытательное давление корпуса | 0.15Mpa |
Испытательное давление на герметичность | 0.11Mpa |
Рабочая температура (°C) | ≤80 |
Применяемая среда | вода, сточные воды, морская вода, речная вода |
Угол открытия крышки клапана | ＞60° |
Основные части и материалы изделий
Наименование детали | Корпус клапана | Крышка клапана | Шарнир | Уплотнительное кольцо |
Материал | HT200 | HT200 | Нержавеющая сталь | Резина |
Основные присоединительные размеры
DN | L | D | D1 | b | n-d | H | качество |
500 | 300 | 670 | 620 | 34 | 20-25 | 330 | 195 |
600 | 350 | 780 | 725 | 36 | 20-30 | 385 | 586 |
700 | 440 | 895 | 840 | 40 | 24-30 | 445 | 395 |
800 | 440 | 1010 | 950 | 44 | 25-32 | 500 | 425 |
900 | 450 | 1110 | 1050 | 46 | 28-34 | 550 | 546 |
1000 | 450 | 1220 | 1160 | 50 | 28-34 | 605 | 948 |
1100 | 500 | 1320 | 1260 | 52 | 32-34 | 655 | 770 |
1200 | 500 | 1450 | 1380 | 56 | 32-34 | 720 | 816 |
1400 | 600 | 1675 | 1590 | 62 | 32-41 | 830 | 977 |
1500 | 600 | 1775 | 1690 | 65 | 40-48 | 880 | 1446 |
1600 | 700 | 1915 | 1820 | 68 | 40-54 | 9510 | 2087 |
1800 | 750 | 2115 | 2020 | 72 | 44-54 | 1050 | 2710 |
2000 | 800 | 2325 | 2230 | 74 | 48-54 | 1160 | 3550 |
