Серия клапанов

Импортная серия клапанов из Китая

Теплоизолированный кожуховой задвижной клапан

"Клапанная продукция, импортируемая из Китая"

Модель изделия: BZ41
Условный диаметр: DN40~500мм
Номинальное давление: PN1.0～10.0МПа
Основной материал: ZG1Cr189Ti, ZG00Cr18Ni10, ZG1Cr18Ni12MO2Ti, ZG00Cr17Ni14MO2, WCB
Проектирование и производство: согласно GB12234-89
Строительная длина: согласно GB12221-89
Размеры фланцев: согласно JB/T79-94
Проверка и испытания: согласно GB13927

Запросить расценки
Получить материалы

Описание продукта

BZ41 теплоизолированный задвижной клапан в основном используется в различных системах нефтяной, химической, металлургической, фармацевтической и других отраслях. Рубашка этого клапана приваривается между двумя фланцами, а на боковой и нижней частях клапана предусмотрены соединительные порты для рубашки. Через рубашку может свободно проходить пар или другой теплоизоляционный носитель, обеспечивая беспрепятственный поток вязкой среды через клапан.

Материалы основных деталей

Наименование деталиСерия ZG1Cr18Ni19TiСерия ZG00Cr18Ni10Серия ZG1Cr18Ni12MO2TiСерия ZG00Cr17Ni14MO2Серия WCB
Корпус/крышка клапанаZG1Cr189TiZG00Cr18Ni10ZG1Cr18Ni12MO2TiZG00Cr17Ni14MO2WCB
ЗатворZG1Cr189TiZG00Cr18Ni10ZG1Cr18Ni12MO2TiZG00Cr17Ni14MO21Cr13
Шток1Cr189Ti00Cr18Ni101Cr18Ni12MO2Ti00Cr17Ni14MO21Cr13
УплотнениеПлетеный PTFEПлетеный PTFEПлетеный PTFEПлетеный PTFEГрафит
Прокладка304+PTFE304L+PTFE316+PTFE316+PTFEГрафит+304
Крышка уплотненияZG1Cr189TiZG00Cr18Ni10ZG1Cr18Ni12MO2TiZG00Cr17Ni14MO2WCB
Уплотнительное кольцо1Cr189Ti00Cr18Ni101Cr18Ni12MO2Ti00Cr17Ni14MO21Cr13
Болт1Cr17Ni21Cr17Ni21Cr17Ni21Cr17Ni235CrMoA
Гайка1Cr189Ti1Cr189Ti1Cr189Ti1Cr189Ti45

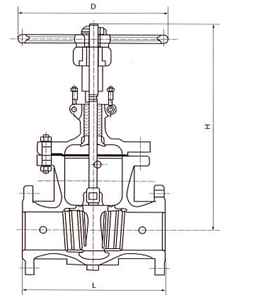

1,6 МПа Размеры и вес основного соединения

размерDN40506580100125150200250300
Lmm200250265280300325350400450500
Hmm3103583734355006146748189691145
Dmm200240240280300320360400450560

Размеры и вес основного соединения 2,5 МПа

размерDN40506580100125150200250300
Lmm200250265280300325350400450500
Hmm35837343550061467481896911451145
Dmm240240280300320360400450560640

6,4 МПа Размеры и вес основного соединения

размерDN40506580100125150200250300
Lmm200250280310350400450550650750
Hmm35837343550051467481896911451145
Dmm240240280300320360400450560640
