Описание продукта

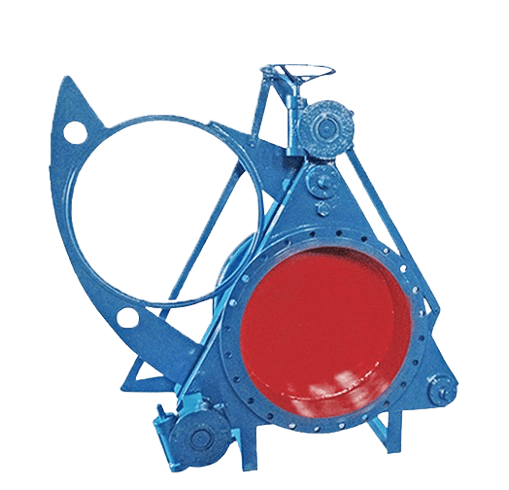

Ручной червячный шиберный клапан в основном состоит из левого корпуса клапана, правого корпуса клапана, винтовой пары, заслонки, уплотнительного кольца, рычага, червячного механизма и других деталей, а также образует жесткую конструкцию вместе с основанием и опорной конструкцией.
Резиновое уплотнительное кольцо встроено в заслонку, обладает высокой термостойкостью, хорошими герметизирующими свойствами, удобной заменой и длительным сроком службы.
Основные эксплуатационные параметры
| Номинальное давление MPa | 0.25 | 0.15 | 0.10 | 0.05 |
| Давление испытания на герметичность MPa | 0.275 | 0.165 | 0.11 | 0.055 |
| Давление испытания на прочность MPa | 0.40 | 0.225 | 0.15 | 0.075 |
| Источник привода | Сжатый воздух 0.4-0.6 MPa; Масляное давление 6.3 MPa; 3-фазный 380V 50HZ | |||
| Рабочая температура ℃ | Нитрильный каучук | Силиконовый каучук | Фторкаучук | |
| -20~100 | -20~200 | -20~300 | ||
| Рабочая среда | Газ, а также токсичные, вредные, легковоспламеняющиеся газы | |||
| Время открытия/закрытия S | ≤60 | |||
| Основные материалы деталей | Корпус клапана и задвижка – углеродистая сталь; Винт – легированная сталь; Гайка – марганцево-медный сплав, ковкий чугун; Компенсатор – нержавеющая сталь | |||
Основные присоединительные размеры:
| DN | D | D1 | b | n-φd | L |
| 300 | 440 | 395 | 22 | 12-φ22 | 500 |
| 350 | 490 | 445 | 22 | 12-φ22 | 500 |
| 400 | 540 | 495 | 22 | 16-φ22 | 600 |
| 450 | 595 | 550 | 24 | 16-φ22 | 600 |
| 500 | 645 | 600 | 24 | 16-φ22 | 600 |
| 600 | 755 | 705 | 24 | 20-φ26 | 600 |
| 700 | 860 | 810 | 26 | 24-φ26 | 800 |
| 800 | 975 | 920 | 26 | 24-φ30 | 800 |
| 900 | 1075 | 1020 | 28 | 24-φ30 | 800 |
| 1000 | 1175 | 1120 | 30 | 28-φ30 | 800 |
| 1100 | 1275 | 1220 | 30 | 28-φ30 | 800 |
| 1200 | 1375 | 1320 | 30 | 32-φ30 | 800 |
| 1300 | 1475 | 1420 | 32 | 32-φ30 | 800 |
| 1400 | 1575 | 1520 | 32 | 36-φ30 | 850 |
| 1500 | 1675 | 1620 | 32 | 36-φ30 | 850 |
| 1600 | 1790 | 1730 | 32 | 40-φ30 | 850 |
| 1800 | 1990 | 1930 | 32 | 44-φ30 | 1100 |
| 2000 | 2190 | 2130 | 32 | 46-φ30 | 1100 |
