Описание продукта

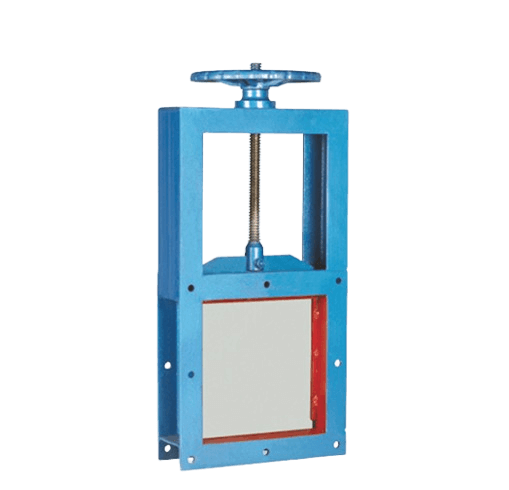

Обзор и назначение ручного винтового задвижки
Это основное устройство для контроля потока или объема транспортировки порошковых, кристаллических, гранулированных и мелких сыпучих материалов. Широко используется в металлургии, горной промышленности, строительных материалах, сельском хозяйстве, химической и других отраслях для контроля изменения потока или быстрого отключения.
Особенности ручного винтового задвижки
Простая конструкция, гибкость управления, легкий вес, отсутствие заеданий, особенно подходит для транспортировки и регулирования потока различных твердых материалов и сыпучих материалов размером около 50 мм, не имеет ограничений по углу установки, удобна в эксплуатации, позволяет легко регулировать размеры.
Размер соединения
Категория | A×A | B×B | C×C | H | L | n-d | Вес |
Одинарный | 200×200 | 256×256 | 296×296 | 820 | 100 | 8-Φ12 | 62 |
250×250 | 306×306 | 346×346 | 930 | 100 | 8-Φ14 | 70.5 | |
300×300 | 356×356 | 396×396 | 1050 | 100 | 8-Φ14 | 81 | |
400×400 | 456×456 | 496×496 | 140 | 100 | 12-Φ14 | 114 | |
450×450 | 510×510 | 556×556 | 1450 | 120 | 12-Φ18 | 130 | |
500×500 | 560×560 | 606×606 | 1610 | 120 | 16-Φ18 | 147 | |
Двунаправленный | 600×600 | 660×660 | 706×706 | 1830 | 120 | 16-Φ18 | 169 |
700×700 | 770×770 | 820×820 | 2130 | 140 | 20-Φ18 | 236 | |
800×800 | 870×870 | 920×920 | 2440 | 140 | 20-Φ18 | 303 | |
900×900 | 974×974 | 1030×1030 | 2660 | 160 | 27-Φ23 | 424 | |
1000×1000 | 1074×1074 | 1130×1130 | 2870 | 160 | 24-Φ23 | 636 | |
Примечание | LMD-Одинарный | I-Ручное колесо | Для высоты менее 1,7 м используется ручное колесо, для высоты более 1,7 м используется цепное колесо. | ||||
