Описание продукта

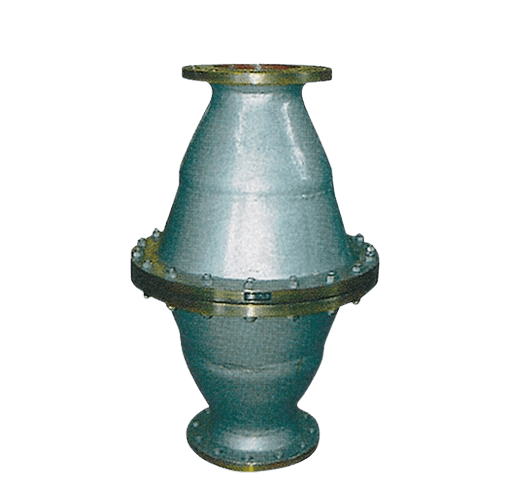

FPB Газовый огнепреградитель Специальный огнепреградитель для природного газа
FPB газовый огнепреградитель предназначен для установки в трубопроводах, транспортирующих горючие газы, такие как топливный газ рекуперативных печей, природный газ, сжиженный нефтяной газ, шахтный метан, а также в бытовых газопроводах, чтобы предотвратить обратное распространение пламени в трубопроводе в нормальных условиях и избежать катастрофических аварий. FPB газовый огнепреградитель имеет скорость безопасного горения 1425 м/с и предельную скорость огнезащиты 1605 м/с. FPB газовый огнепреградитель разработан и изготовлен с использованием эффекта гашения пламени узкими зазорами между металлическими гофрированными пластинами, предотвращая распространение дозвукового или сверхзвукового пламени в трубопроводе.
FPB Газовый огнепреградитель Параметры и область применения
Модель и размеры: FPB DN15-DN300(1/2”-12”)
Материалы: Корпус и гофрированные пластины из материалов, соответствующих серии трубопроводных огнепреградителей
Рабочее давление: PN0.6Mpa-5.0Mpa, более высокое давление по запросу клиента
Способ подключения: Фланцевое соединение и резьбовое соединение
Стандарты фланцев и классы давления: HG, GB – основные стандарты
Примечания:
1. Фланцевые соединения FPB газового огнепреградителя изготавливаются в соответствии с HG20592-97 (стальные трубопроводные фланцы с выступами и шейками для сварки встык). Если заказчик требует другие стандартные фланцы, это следует указать при заказе.
2. Для газовых огнепреградителей с PN>4.0MPa наше предприятие также может разработать и изготовить соответствующие изделия.
Размеры пламегасителя природного газа FPB
модель | Номинальный диаметр Ду | D1 | D2 | L | |||
PN1.0MPa | PN1.6MPa | PN2.5MPa | PN4.0MPa | ||||
FPB-15 | 15 | 18×3 | 57×3.5 | 330 | 330 | 330 | 330 |
FPB-20 | 20 | 25×3 | 57×3.5 | 330 | 330 | 340 | 340 |
FPB-25 | 25 | 32×3.5 | 73×4 | 365 | 365 | 375 | 375 |
FPB-32 | 32 | 38×3.5 | 73×4 | 375 | 375 | 390 | 390 |
FPB-40 | 40 | 45×3.5 | 89×4 | 375 | 390 | 405 | 410 |
FPB-50 | 50 | 57×3.5 | 108×4 | 420 | 425 | 445 | 4650 |
FPB-65 | 65 | 73×4 | 133×4.5 | 485 | 485 | 515 | 520 |
FPB-80 | 80 | 89×4 | 159×4.5 | 505 | 520 | 560 | 560 |
FPB-100 | 100 | 108×4 | 219×8 | 555 | 560 | 600 | 645 |
FPB-125 | 125 | 133×4.5 | 278×8 | 615 | 620 | 670 | 720 |
FPB-150 | 150 | 159×4.5 | 325×8 | 665 | 665 | 735 | 800 |
FPB-200 | 200 | 219×8 | 377×9 | 940 | 950 | 1015 | 1100 |
FPB-250 | 250 | 278×8 | 480×10 | 1030 | 1070 | 1150 | 1265 |
FPB-300 | 300 | 325×8 | 529×10 | 1295 | 1295 | 1430 | 1545 |
FPB-350 | 350 | 377×9 | 630×12 | 1350 | 1350 | 1430 | 1545 |
