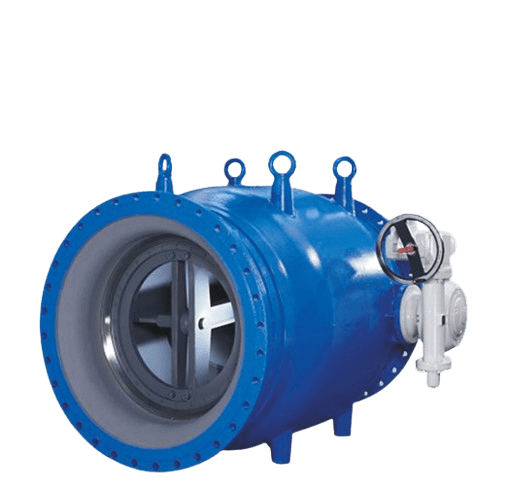

Обзор продукта – Поршневой регулятор расхода
Поршневой регулятор расхода разработан нашими специалистами на основе передового опыта Германии и Японии, а также с учетом отечественного опыта проектирования и производства, в соответствии с характеристиками гидродинамики. Этот регулирующий клапан широко используется в таких областях, как электростанции, водозабор, водоснабжение и другие. Модернизированная серия регулирующих клапанов подходит не только для чистой воды, но и для природных рек, озер и легких сточных вод, демонстрируя отличные эксплуатационные характеристики. Благодаря улучшенной конструкции и подбору материалов были решены проблемы с накипью, заеданием и чрезмерным размером приводного устройства, которые возникали в процессе регулирования расхода в прошлом.
Технические характеристики
Номинальное давление (МПа) | Номинальный диаметр (мм) | Испытательное давление (МПа) | Применяемая среда | Температура среды | |
Корпус | Уплотнение | ||||
0.25 | 400～2000 | 0.375 | 0.275 | Вода, горячая вода и другие | ≤100℃ |
0.6 | 200～1600 | 0.9 | 0.66 | ||
1.0 | 200～1600 | 1.5 | 1.1 | ||
1.6 | 200～1200 | 2.4 | 1.76 | ||
Стандарты внедрения
Испытание под давлением | Размер фланцевого соединения |
GB/T13927 | GB4216.2～4216.5、GB/T17241.6 |
Материалы основных деталей
Материалы | Наименование деталей |
HT200, HT250, QT450-10 | Корпус клапана, крышка, каркас соединительной тяги, фланцевые трубы, кривошип |
2Cr13, 1Cr18Ni9Ti | Стержень клапана, пальцы, поршень |
1Cr18Ni9Ti | Уплотнительное кольцо корпуса клапана |
NBR | Уплотнительное кольцо поршня |
QT450-10 | Соединительная тяга |
ZCuAI10Fe3, ZCuZn38Mn2Pb2 | Подшипники |
NBR | Уплотнитель |
Основные присоединительные размеры
PN | DN | L | L1 | L2 | H | H1 | Do | A | B |
0.25 | 400 | 800 | 715 | 308 | 980 | 335 | 250 | 345 | 390 |
450 | 900 | 749 | 347 | 1100 | 400 | 250 | 410 | 440 | |
500 | 1000 | 792 | 383 | 1180 | 450 | 300 | 460 | 500 | |
600 | 1200 | 847 | 458 | 1250 | 500 | 300 | 510 | 600 | |
700 | 1400 | 920 | 528 | 1390 | 600 | 300 | 580 | 700 | |
800 | 1600 | 980 | 599 | 1530 | 700 | 360 | 680 | 800 | |
900 | 1800 | 1030 | 674 | 1650 | 800 | 360 | 790 | 900 | |
1000 | 2000 | 1105 | 744 | 1800 | 900 | 400 | 860 | 1000 | |
1200 | 2400 | 1375 | 852 | 2010 | 1000 | 400 | 950 | 1130 | |
1400 | 2800 | 1380 | 1031 | 2230 | 1250 | 400 | 1250 | 1380 | |
1600 | 3200 | 1490 | 1183 | 2480 | 1450 | 400 | 1500 | 1600 | |
1800 | 3600 | 1780 | 1325 | 2720 | 1650 | 400 | 1750 | 1750 | |
2000 | 4000 | 1910 | 1476 | 2930 | 1850 | 400 | 2000 | 1950 | |
0.6 | 200 | 400 | 600 | 162 | 820 | 175 | 200 | 150 | 180 |
250 | 500 | 625 | 198 | 830 | 185 | 200 | 200 | 240 | |
300 | 600 | 650 | 233 | 880 | 235 | 200 | 250 | 280 | |
350 | 700 | 690 | 273 | 930 | 285 | 250 | 300 | 330 | |
400 | 800 | 715 | 308 | 980 | 335 | 250 | 345 | 390 | |
450 | 900 | 749 | 347 | 1100 | 400 | 300 | 410 | 440 | |
500 | 1000 | 792 | 383 | 1180 | 450 | 300 | 460 | 500 | |
600 | 1200 | 847 | 458 | 1250 | 500 | 300 | 510 | 600 | |
700 | 1400 | 920 | 528 | 1390 | 600 | 360 | 580 | 700 | |
800 | 1600 | 980 | 599 | 1530 | 700 | 360 | 680 | 800 | |
900 | 1800 | 1030 | 674 | 1650 | 800 | 400 | 790 | 900 | |
1000 | 2000 | 1105 | 744 | 1800 | 900 | 400 | 860 | 1000 | |
1200 | 2400 | 1250 | 890 | 2010 | 1050 | 400 | 950 | 1200 | |
1400 | 2800 | 1380 | 1031 | 2230 | 1250 | 400 | 1250 | 1400 | |
1600 | 3200 | 1490 | 1183 | 2480 | 1450 | 400 | 1500 | 1600 | |
1.0 | 200 | 400 | 600 | 162 | 820 | 175 | 200 | 150 | 200 |
250 | 500 | 625 | 198 | 830 | 185 | 200 | 200 | 250 | |
300 | 600 | 650 | 233 | 880 | 235 | 250 | 250 | 300 | |
350 | 700 | 690 | 273 | 930 | 285 | 250 | 300 | 350 | |
400 | 800 | 715 | 308 | 980 | 335 | 300 | 345 | 400 | |
450 | 900 | 749 | 347 | 1100 | 400 | 300 | 410 | 450 | |
500 | 1000 | 792 | 383 | 1180 | 450 | 300 | 460 | 500 | |
600 | 1200 | 847 | 458 | 1250 | 500 | 360 | 510 | 600 | |
700 | 1400 | 920 | 528 | 1390 | 600 | 360 | 580 | 700 | |
800 | 1600 | 980 | 599 | 1530 | 700 | 400 | 680 | 800 | |
900 | 1800 | 1030 | 674 | 1650 | 800 | 400 | 790 | 900 | |
1000 | 2000 | 1105 | 744 | 1800 | 900 | 400 | 860 | 1000 | |
1200 | 2400 | 1250 | 890 | 2010 | 1050 | 400 | 950 | 1200 | |
1400 | 2800 | 1380 | 1031 | 2230 | 1250 | 400 | 1250 | 1400 | |
1600 | 3200 | 1490 | 1183 | 2480 | 1450 | 400 | 1500 | 1600 | |
1.6 | 200 | 400 | 625 | 162 | 820 | 175 | 250 | 150 | 200 |
250 | 500 | 650 | 198 | 880 | 185 | 250 | 200 | 250 | |
300 | 600 | 690 | 233 | 930 | 235 | 300 | 250 | 300 | |
350 | 700 | 715 | 273 | 980 | 285 | 300 | 300 | 350 | |
400 | 800 | 749 | 308 | 1100 | 335 | 300 | 345 | 400 | |
450 | 900 | 792 | 347 | 1180 | 400 | 360 | 410 | 450 | |
500 | 1000 | 847 | 383 | 1250 | 450 | 360 | 460 | 500 | |
600 | 1200 | 920 | 458 | 1390 | 500 | 400 | 510 | 600 | |
700 | 1400 | 980 | 528 | 1530 | 600 | 400 | 580 | 700 | |
800 | 1600 | 1030 | 599 | 1650 | 700 | 400 | 680 | 800 | |
900 | 1800 | 1105 | 674 | 1800 | 800 | 400 | 790 | 900 | |
1000 | 2000 | 1250 | 744 | 2010 | 900 | 400 | 860 | 1000 | |
1200 | 2400 | 1380 | 890 | 2210 | 1050 | 400 | 950 | 1200 |
