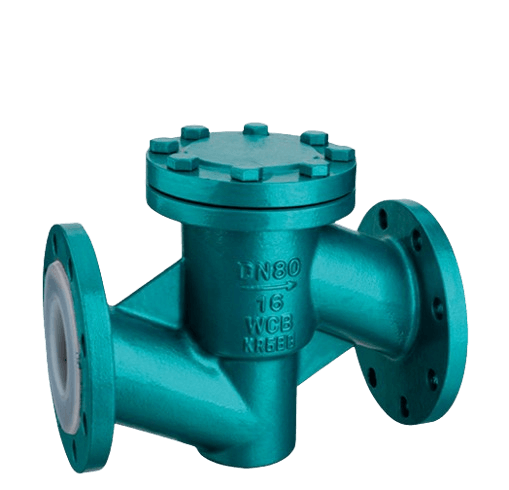

Подъёмный фторопластовый обратный клапан H41F46-16C предназначен для управления средами с высокой коррозионной активностью. Внутренняя поверхность корпуса клапана покрыта различными фторопластовыми материалами на выбор, обеспечивая высокую прочность и отличную устойчивость к коррозии. Подходит для эксплуатации при различных рабочих температурах и в трубопроводах с жидкостями, предотвращая обратный поток среды в трубопроводах или оборудовании.
Испытания клапана
Футеровочный слой: проверка электрическим искровым разрядом
Испытания и контроль в соответствии со стандартом GB/T13927
Номинальное давление: PN
Корпус клапана: испытание давлением PN×1.5
Уплотнение: испытание давлением PN×1.1
Основные материалы
Верхний корпус: чугун, ковкий чугун, углеродистая сталь
Крышка клапана: чугун, ковкий чугун, углеродистая сталь
Футеровка: фторопласт
Клапанный диск: углеродистая сталь, полностью покрытая фторопластом
Основные размеры
| DN | PN | Рабочее давление | L | D | D1 | D2 | n-Фd | B | качество |
20 | 1.0 | 1.0 | 160 | 105 | 75 | 59 | 4-14 | 128 | |
25 | 160 | 115 | 85 | 68 | 4-14 | 128 | |||
32 | 180 | 140 | 100 | 78 | 4-18 | 150 | 4.5 | ||
40 | 200 | 150 | 110 | 88 | 4-18 | 160 | 7 | ||
50 | 230 | 165 | 125 | 102 | 4-18 | 178 | 8 | ||
65 | 290 | 185 | 145 | 122 | 4-18 | 205 | 10 | ||
80 | 310 | 200 | 160 | 133 | 8-18 | 230 | 18 | ||
100 | 350 | 220 | 180 | 158 | 8-18 | 255 | 24 | ||
125 | 400 | 250 | 210 | 184 | 8-18 | 305 | 30.5 | ||
150 | 480 | 285 | 240 | 212 | 8-22 | 345 | 47.5 | ||
200 | 500 | 340 | 295 | 268 | 8-22 | 415 | 63.5 | ||
250 | 0.6 | 0.6 | 550 | 395 | 350 | 320 | 12-22 | 495 | 96.5 |
300 | 0.4 | 620 | 445 | 400 | 370 | 12-22 | 540 | 14 | |
350 | 698 | 505 | 460 | 430 | 16-22 | 620 | 244 | ||
400 | 787 | 565 | 515 | 482 | 16-22 | 680 |
