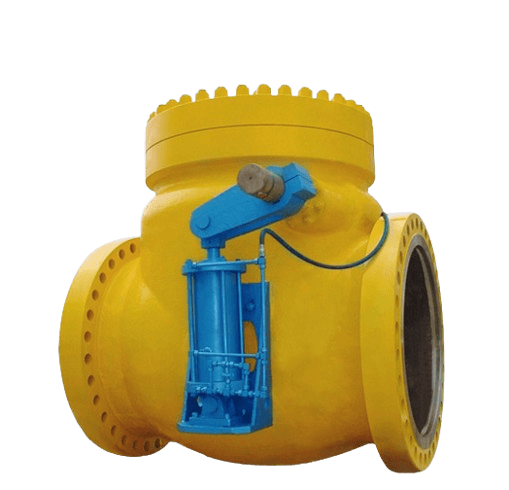

Описание продукта
1. Задвижка быстро закрывается, давление удара воды низкое.
2. Может использоваться как в горизонтальных, так и в вертикальных трубопроводах, удобна для установки.
3. Канал проходим, сопротивление потоку низкое.
4. Чувствительность работы хорошая, герметичность отличная.
5. Ход задвижки короткий, ударная сила при закрытии клапана низкая.
6. Общая структура простая, компактная, эстетично оформлена.
7. Долговечность и высокая надежность.
Основные соединения, размеры и вес
| Класс фунта | Номинальный диаметр(DN) | Основные присоединительные размеры (mm) | Размеры H44 | масса (kg) | |||||||
| in | mm | L | D | D1 | D2 | b | f | z-φd | H | ||
| 150Lb (2.0Mpa) (10K) | 2 | 50 | 203 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 165 | 17 |
| 21/2 | 65 | 216 | 178 | 139.5 | 105 | 17.5 | 1.6 | 4-19 | 175 | 25 | |
| 3 | 80 | 241 | 190 | 152.5 | 127 | 19.5 | 1.6 | 4-19 | 190 | 29 | |
| 4 | 100 | 292 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 215 | 50 | |
| 5 | 125 | 330 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 245 | 75 | |
| 6 | 150 | 356 | 279 | 241.5 | 216 | 25.5 | 1.6 | 8-22 | 265 | 85 | |
| 8 | 200 | 495 | 343 | 298.5 | 270 | 29 | 1.6 | 8-22 | 320 | 150 | |
| 10 | 250 | 622 | 406 | 362 | 324 | 30.5 | 1.6 | 12-25 | 365 | 240 | |
| 12 | 300 | 698 | 483 | 432 | 381 | 32 | 1.6 | 12-25 | 415 | 350 | |
| 14 | 350 | 787 | 533 | 476 | 413 | 35 | 1.6 | 12-29 | 460 | 460 | |
| 16 | 400 | 864 | 597 | 540 | 470 | 37 | 1.6 | 16-29 | 495 | 580 | |
| 20 | 500 | 978 | 698 | 635 | 584 | 43 | 1.6 | 20-32 | 590 | 840 | |
| 24 | 600 | 1295 | 813 | 749.5 | 692 | 48 | 1.6 | 20-35 | 650 | 1140 | |
| 28 | 700 | 1448 | 927 | 863.5 | 800 | 71.5 | 1.6 | 28-35 | |||
| 300Lb (5.0MPa) (20K) | 2 | 50 | 267 | 165 | 127 | 92 | 22.5 | 1.6 | 8-19 | 190 | 28 |
| 21/2 | 65 | 292 | 190 | 149 | 105 | 25.5 | 1.6 | 8-22 | 205 | 33 | |
| 3 | 80 | 318 | 210 | 168 | 127 | 28 5 | 1.6 | 8-22 | 220 | 45 | |
| 4 | 100 | 356 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | 245 | 70 | |
| 5 | 125 | 400 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | 275 | 110 | |
| 6 | 150 | 444 | 318 | 270 | 216 | 36.5 | 1.6 | 12-22 | 295 | 150 | |
| 8 | 200 | 533 | 381 | 330 | 270 | 41.5 | 1.6 | 12.25 | 330 | 230 | |
| 10 | 250 | 622 | 444 | 387.5 | 324 | 48 | 1.6 | 16-29 | 420 | 390 | |
| 12 | 300 | 711 | 521 | 451 | 381 | 51 | 1.6 | 16-32 | 480 | 520 | |
| 14 | 350 | 838 | 584 | 514.5 | 413 | 54 | 1.6 | 20-32 | 535 | 710 | |
| 16 | 400 | 864 | 648 | 571.5 | 470 | 57.5 | 1.6 | 20-35 | 585 | 890 | |
| 20 | 500 | 1016 | 775 | 686 | 584.5 | 63.5 | 1.6 | 24-35 | 685 | 1360 | |
| 24 | 600 | 1364 | 914.5 | 813 | 692.5 | 70 | 1.6 | 24-41 | 785 | 2040 | |
| 600Lb (10.0MPa) | 2 | 50 | 292 | 165 | 127 | 92 | 26 | 6.4 | 8-19 | 210 | 32 |
| 21/2 | 65 | 330 | 190 | 149 | 100 | 29 | 6.4 | 8-22 | 230 | 42 | |
| 3 | 80 | 356 | 210 | 168 | 127 | 32 | 6.4 | 8-22 | 255 | 60 | |
| 4 | 100 | 432 | 273 | 216 | 157 | 38 | 6.4 | 8-25 | 295 | 95 | |
| 5 | 125 | 508 | 330 | 266.5 | 186 | 45 | 6.4 | 8-29 | 310 | 120 | |
| 6 | 150 | 559 | 355.5 | 292 | 216 | 47.5 | 6.4 | 12-29 | 365 | 220 | |
| 8 | 200 | 660 | 419.5 | 349 | 270 | 56 | 6.4 | 12-32 | 420 | 390 | |
| 10 | 250 | 787 | 508 | 432 | 324 | 63.5 | 6.4 | 16-35 | 505 | 630 | |
| 12 | 300 | 838 | 559 | 489 | 381 | 66.5 | 6.4 | 20-35 | 545 | 870 | |
| 14 | 350 | 889 | 603.5 | 527 | 413 | 710 | 6.4 | 20-38 | 600 | 940 | |
| 16 | 400 | 991 | 686 | 603 | 470 | 76.5 | 6.4 | 20-41 | 650 | 1100 | |
Материалы основных деталей клапана:
Материал корпуса Материалы компонентов | Корпус, крышка, заслонка | Шток | Уплотнитель |
| WCB | WCB | F6a | Гибкий графит |
| WC6 | WC6 | 38CrMoALA | Гибкий графит |
| ZG1Cr5Mo | ZG1Cr5Mo | 38CrMoALA | Гибкий графит |
| CF8 | CF8 | F304 | Гибкий графит |
| CF3 | CF3 | F316 | Гибкий графит |
Внешний вид изделия и конструктивные размеры
| 900(PN150)Фланец с кольцевой канавкой RTJ, самоуплотняющийся | 2 | 50 | 2 | 368 | 371 | 368 | 51 | 458 | 280 | - | - | 832 | 590 | DZW20A |
| 21/2 | 65 | 21/2 | 419 | 422 | 419 | 62 | 550 | 280 | - | - | 880 | 590 | DZW30A | |
| 3 | 80 | 3 | 381 | 384 | 381 | 74 | 610 | 300 | 660 | 310 | 910 | 590 | DZW30A | |
| 4 | 100 | 4 | 457 | 460 | 457 | 100 | 702 | 350 | 750 | 310 | 1020 | 590 | DZW45A | |
| 5 | 125 | 5 | 559 | 562 | 559 | 125 | 850 | 400 | 900 | 310 | - | - | DZW60A | |
| 6 | 150 | 6 | 610 | 613 | 610 | 150 | 980 | 500 | 1060 | 460 | 1060 | 830 | DZW90 | |
| 8 | 200 | 8 | 737 | 740 | 737 | 201 | 1100 | 650 | 1140 | 460 | 1150 | 830 | DZWl20 | |
| 10 | 250 | 10 | 838 | 841 | 838 | 252 | 1320 | 700 | 1370 | 460 | 1320 | 870 | DZWl80 | |
| 12 | 300 | 12 | 965 | 968 | 965 | 303 | 1500 | 900 | 1560 | 460 | 1580 | 870 | DZW250 | |
| 14 | 350 | 14 | 1029 | 1038 | 1029 | 322 | 1900 | 900 | 1950 | 600 | 1660 | 1170 | DZW350 | |
| 16 | 400 | 16 | 1130 | 1140 | 1130 | 373 | 2050 | 900 | 2100 | 600 | 1780 | 1170 | DZW500 |
