Описание продукта

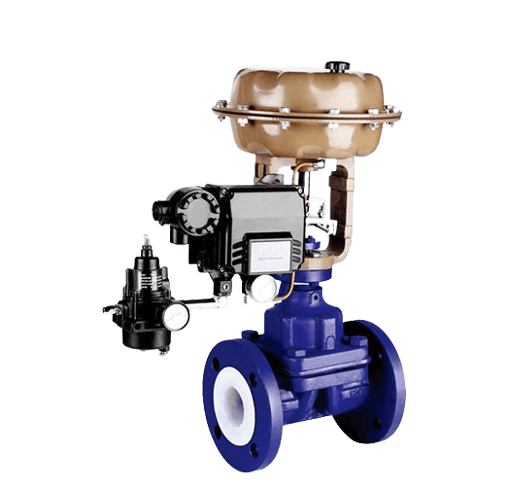

Пневматический фторопластовый мембранный клапан состоит из мембранного клапана и пневматического исполнительного механизма. Он работает с использованием сжатого воздуха в качестве энергии для регулировки потока рабочей среды в технологическом трубопроводе. Пневматический фторопластовый мембранный клапан благодаря своей конструкции, включающей корпус с антикоррозийным покрытием и антикоррозионную мембрану, отсутствие набивной коробки, эластичную мембрану в качестве элемента ограничения потока и гладкие каналы в корпусе, обладает такими преимуществами, как низкое усилие, большой поток, отсутствие утечек, простота и надежность, а также защита от огня и взрывов. Пневматический фторопластовый мембранный клапан широко используется для регулирования потока сильных кислот, сильных щелочей, высококоррозионных, вязких, содержащих твердые частицы, волокнистых, токсичных и загрязняющих сред в системах промышленной автоматизации.
Материалы основных деталей
| № | Наименование детали | Чугун | Углеродистая сталь | Нержавеющая сталь | Низкоуглеродистая нержавеющая сталь | ||
| Z | C | P | R | PL | RL | ||
| 1 | Корпус клапана, крышка клапана, диск клапана | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | Шток клапана | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | Линейный слой покрытия | FEPF46, PFA (растворимый политетрафторэтилен), PCTFE (F3), PO (полиолефин) | |||||
| 4 | Мембрана | FEPF46, PFA (растворимый политетрафторэтилен), CR (неопрен), EPDM (этилен-пропиленовый каучук) | |||||
| 5 | Гайка штока клапана | ZcuAl10Fe3 | |||||
| 6 | Болт | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni9Ti |
| 7 | Гайка | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
Технические параметры
| Номинальный диаметр DN (мм) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| Коэффициент расхода Kv | 8 | 12 | 16 | 28 | 60 | 68 | 90 | 160 | 300 | 410 | 618 | 1200 | 2150 | |
| Характеристики потока | Приближенная характеристика быстрого открытия | |||||||||||||
| Номинальное давление PN (МПа) | 0.6, 1.0, 1.6, 2.5 | |||||||||||||
| Тип соединения | Фланцевое соединение: PN1.0 по стандарту JB78 | |||||||||||||
| Используемая модель привода | ZHA, ZHB | |||||||||||||
| Эффективная площадь Fece2 | 280 | 400 | 600 | 1000 | ||||||||||
| Ход L (мм) | 8 | 10 | 16 | 25 | 40 | 60 | ||||||||
| Способ действия | Газозакрывающийся; Газооткрывающийся | |||||||||||||
| Диапазон давления пружины (КПа) | Стандартный 20—100, доступен 40—200, 20—60, 60—100 | |||||||||||||
| Давление источника газа (МПа) | Стандарт 0.14, доступен 0.24 | |||||||||||||
| Газовый соединительный патрубок | M16×1.5 | |||||||||||||
| Природное регулируемое соотношение R | 30:1 | |||||||||||||
| Рабочая температура | -30~+150℃ | |||||||||||||
Основные размеры
Стандартное значение | ||||||||||||||
DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-фd | d0 | H | H1 | WT(kg) | ||
15 | 1/2 | 125 | 95 | 65 | 45 | 2 | 14 | 4-ф14 | 100 | 105 | 110 | 3.5 | ||
20 | 3/4 | 135 | 105 | 75 | 55 | 2 | 16 | 4-ф14 | 100 | 115 | 125 | 4 | ||
25 | 1 | 145 | 115 | 85 | 65 | 2 | 16 | 4-ф14 | 120 | 120 | 135 | 5.5 | ||
32 | 11/4 | 160 | 135 | 100 | 78 | 2 | 18 | 4-ф18 | 120 | 125 | 150 | 8 | ||
40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-ф18 | 140 | 135 | 175 | 11 | ||
50 | 2 | 210 | 160 | 125 | 100 | 3 | 20 | 4-ф18 | 140 | 155 | 195 | 14 | ||
65 | 21/2 | 250 | 180 | 145 | 120 | 3 | 20 | 4-ф18 | 200 | 170 | 200 | 23 | ||
80 | 3 | 300 | 195 | 160 | 135 | 3 | 22 | 4-ф18 | 200 | 200 | 255 | 29 | ||
100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-ф18 | 280 | 270 | 325 | 46 | ||
125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-ф18 | 320 | 335 | 405 | 70 | ||
150 | 6 | 460 | 280 | 240 | 210 | 3 | 24 | 8-ф23 | 320 | 370 | 450 | 95 | ||
200 | 8 | 570 | 335 | 295 | 265 | 3 | 26 | 8-ф23 | 400 | 480 | 600 | 170 | ||
250 | 10 | 680 | 390 | 350 | 320 | 3 | 28 | 12-ф23 | 500 | 545 | 620 | 270 | ||
300 | 12 | 790 | 435 | 395 | 362 | 4 | 24 | 12-ф23 | 500 | 585 | 680 | 320 | ||
