Описание продукта

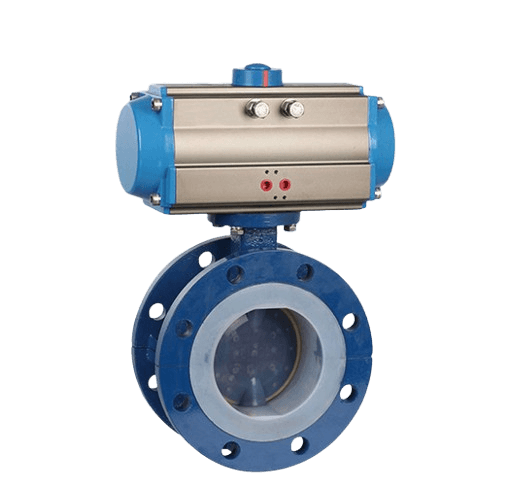

Пневматический фторопластовый дроссельный клапан использует диск с фторопластовой оболочкой с шарообразной уплотнительной поверхностью, что обеспечивает легкость в эксплуатации, герметичность и продлевает срок службы; может использоваться для быстрого перекрытия или регулировки потока. Пневматический фторопластовый дроссельный клапан подходит для приложений, где требуется надежная герметизация и хорошие характеристики регулирования. Корпус клапана выполнен разъемным, герметизация на концах вала клапана осуществляется фторсодержащей резиной, контролирующей вращающуюся плоскость между диском и седлом клапана: это гарантирует, что вал клапана не будет контактировать с жидкой средой в корпусе. Пневматический фторопластовый клапан широко используется для транспортировки жидкостей и газов (включая пар) в различных промышленных трубопроводах, а также в условиях применения с сильно коррозионными средами, такими как: серная кислота, фтористоводородная кислота, фосфорная кислота, аммиак, сильные основания, царская водка и другие сильно коррозионные вещества.
Полностью фторопластовые (F4), полифторэтиленовые (F3) и фторпластовые (F46) фторированные пластиковые клапаны обладают стойкостью к коррозии, не имеют утечек, имеют долгий срок службы и другие преимущества. Фторопластовый пневматический клапан подходит для работы с концентрированной серной кислотой, соляной кислотой, азотной кислотой, фтористоводородной кислотой, царской водкой, различными органическими кислотами, сильными кислотами, окислительными средами или горячей серной кислотой, горячим концентрированным уксусом, чередующимися кислотно-щелочными средами и множеством органических растворителей и других сильно коррозионных веществ.
Основные характеристики пневматического фторопластового дроссельного клапана:
1. Компактный и легкий, легко разбирается и обслуживается, может быть установлен в любом положении.
2. Простая и компактная конструкция, быстрое открытие на 90°.
3. Малый крутящий момент, удобен в эксплуатации.
4. Характеристики потока стремятся к линейным, хорошая регулировка.
5. Уплотнительные материалы устойчивы к старению, коррозии и подходят для различных сред.
Корпус клапана
| Форма корпуса | Прямоточный отливной дроссельный клапан |
|---|---|
| Номинальный диаметр | DN50～1000мм |
| Номинальное давление | PN1.0, 1.6 МПа |
| Стандарт фланца | JIS B220, JB/T79, ANSI B16.5-1981, GB/T9113, HG20594-97, HG20618-97 и другие |
| Форма соединения | Фланцевое соединение, стыковое соединение |
| Форма крышки клапана | Цельная |
| Тип прижима крышки | Тип прижима крышки с прижимающим устройством |
| Уплотнительная набивка | V-образная фторопластовая набивка, гибкая графитовая набивка |
Клапанная обвязка
| Форма диска клапана | Вертикальная пластина (формы бабочки) |
|---|---|
| Характеристики потока | Линейные |
Привод
| Модель исполнительного механизма | Серии GT, SR, AT, AW, одно- и двусторонние пневматические исполнительные механизмы |
|---|---|
| Рабочее давление | 400～700KPa |
| Соединение для подачи воздуха | G1/4", G1/8", G3/8", G1/2" |
| Температура окружающей среды | -30～+70℃ |
| Тип действия | Односторонние исполнительные механизмы: Воздушное закрытие (B) - клапан открыт при потере давления (FO); Воздушное открытие (K) - клапан закрыт при потере давления (FC); Двусторонние исполнительные механизмы: Воздушное закрытие (B) - клапан сохраняет положение при потере давления (FL); Воздушное открытие (K) - клапан сохраняет положение при потере давления (FL) |
| Дополнительные аксессуары | Регулятор, электромагнитный клапан, фильтр-редуктор, клапан удержания, концевой выключатель, передатчик положения клапана, ручной механизм и другие |
Ключевые показатели эффективности
| Номинальный диаметр | DN (мм) | 50～1600 | ||
|---|---|---|---|---|
| Номинальное давление | PN (МПа) | 0.6 | 1.0 | 1.6 |
| Испытательное давление | Испытание на прочность | 0.9 | 1.5 | 2.4 |
| Испытание на герметичность | 0.66 | 1.1 | 1.76 | |
| Испытание на герметичность для газа | 0.6 | 0.6 | 0.6 | |
| Применяемая среда | Различные сильно коррозионные среды | |||
Габаритные размеры соединения
| Номинальный диаметр DN (мм) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 90 | 90 | 100 | 115 | 130 | 140 | 150 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 500 | 550 | |
| L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 | 165 | 190 | 203 | 216 | |
| H | Фланцевое соединение | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 |
| Трубное соединение | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 | |
| n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 | 28-39 | 28-42 | |
| H1 | В зависимости от установленного исполнительного механизма | ||||||||||||||||||
| A | Зависит от необходимого крутящего момента для клапана, внешний размер зависит от модели | ||||||||||||||||||
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | 910 | 1025 | 1125 | 1255 | |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | 1170 | |
