Описание продукта

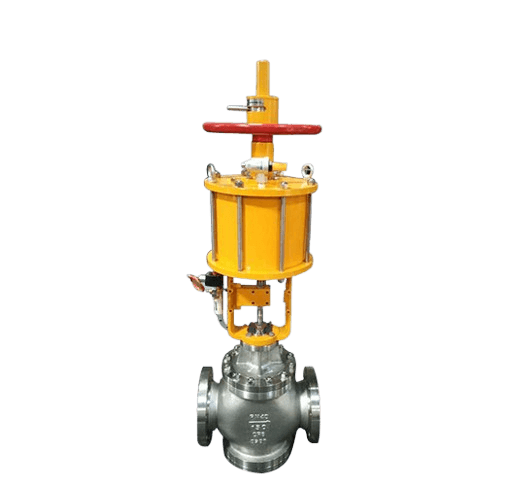

Пневматический трехходовой запорный клапан модели ZSON состоит из пневматического исполнительного механизма с пружинной системой ZS и запорного клапана, обладает компактными размерами и малым весом, быстрым и надежным отключением, большим допустимым перепадом давления. Это элемент системы автоматического управления, который принимает сигналы от двухпозиционных регуляторов, ПК-программируемых машин и электрических управляющих сигналов ON-OFF, отключая, открывая или изменяя направление потока среды, выполняя двухпозиционное управление технологическими параметрами. Он подходит для использования в автоматических защитных и блокировочных системах для экстренного отключения и сброса давления в технологических трубопроводах. Эта серия включает мембранные и поршневые типы. Структура корпуса клапана включает одно座, втулочный и двух座 (двухпозиционный трехходовой) варианты. Уплотнение может быть выполнено с использованием набивки или мембранного уплотнения. Эти клапаны просты по конструкции, имеют высокое усилие управления, малый размер, малый вес, низкие потери потока, высокую емкость, отличные герметичные свойства и легкость в обслуживании. Подходят для газов и жидкостей без твердых частиц и примесей, требующих быстрого и надежного закрытия и быстрого сброса в автоматических системах управления. Широко используются в автоматических системах управления в таких отраслях, как нефтехимия, металлургия, энергетика, легкая текстильная промышленность и другие производственные процессы.
Основные характеристики пневматического трехходового запорного клапана ZSQN: Тип устройства: пневматический поршневой исполнительный механизм Рабочее давление: 0.4-0.7 МПа Тип действия клапана ZSON: воздух открывает или воздух закрывает (в случае трехходового клапана с верхним широким сиденьем, воздух открывает — боковое открытие, нижнее закрытие, клапан оснащен исполнительным механизмом с прямым действием; в противном случае воздух закрывает — боковое закрытие, нижнее открытие). Материал уплотнения: политетрафторэтилен, нержавеющая сталь и др. Характеристика потока: быстрое открытие Утечка: металлическое сиденье клапана: менее 0.01% от номинальной мощности клапана, соответствует классу IV по GB/T4213 Мягкое сиденье клапана: менее 10^-7 от номинальной мощности клапана, соответствует классу V по GB/T4213 Время отключения: 0.5-4 секунды
| Номинальный диаметр DN(mm) | L | A | H | H1 | Вес(кг) | Разъем сигнала Внутренняя резьба |
| 20 | 150 | 130 | 92 | 310 | 10 | M10×1 |
| 25 | 160 | 130 | 92 | 310 | 12 | |
| 32 | 180 | 130 | 93 | 310 | 15 | |
| 40 | 200 | 150 | 105 | 370 | 18 | |
| 50 | 230 | 150 | 108 | 380 | 25 | |
| 65 | 290 | 210 | 120 | 400 | 30 | |
| 80 | 310 | 210 | 125 | 410 | 40 | |
| 100 | 350 | 210 | 135 | 425 | 60 |
