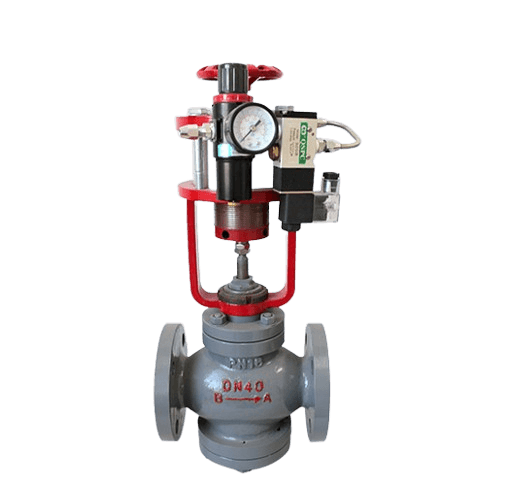

Пневматический поршневой запорный клапан

Пневматический поршневой отсечной клапан (сокращенно поршневой отсечной клапан) является исполнительным элементом в пневматических комбинированных устройствах. Он получает сигналы от регулирующих приборов, контролирует отсечение и включение или переключение потока жидкости в технологическом трубопроводе. Этот продукт обладает большими усилиями управления, инновационным дизайном корпуса, малым сопротивлением потоку, большим номинальным коэффициентом потока, высоким допустимым перепадом давления, отличной герметичностью и другими преимуществами. Поэтому он широко используется в производственных процессах автоматического и дистанционного контроля в таких отраслях, как нефтехимия, металлургия, энергетика, легкая промышленность и другие.
Характеристики продукта:
1. Отсечной клапан использует многопружинный исполнительный механизм, соединенный с регулирующим механизмом с помощью трех стоек, что позволяет уменьшить общую высоту на 30% и уменьшить вес на 30%.
2. Корпус клапана спроектирован с учетом гидродинамических принципов, с низким сопротивлением потоку и увеличенным номинальным коэффициентом потока на 30%.
3. Герметичные части клапана могут быть жесткими и мягкими, жесткие герметичные элементы изготовлены из наплавленного твердых сплавов, мягкие герметичные элементы изготовлены из мягких материалов, обеспечивая отличную герметичность при закрытии.
4. Сбалансированная конструкция внутренних элементов клапана увеличивает допустимый перепад давления для отсечного клапана.
5. Механизм с мембранной герметизацией полностью герметизирует движущийся шток клапана, устраняя возможность утечек среды.
6. Поршневой исполнительный механизм, большой усилие управления, высокий допустимый перепад давления.
Информация о деталях:
Пневматический поршневой отсечной клапан состоит из пневматического поршневого исполнительного механизма и линейного регулирующего механизма, соединенных между собой с помощью стойки. В зависимости от типа регулирующего механизма, пневматический поршневой отсечной клапан может быть выполнен в трех вариантах: прямоточный односидельный отсечной клапан (тип ZSOP), прямоточный с套筒 отсечной клапан (тип ZSOM), двусторонний трехходовой отсечной клапан (тип SON). Пневматический поршневой исполнительный механизм может быть однофункциональным (с возвратом пружины) и двуходовым (с двумя входами воздуха), в зависимости от исполнительного механизма можно использовать два типа работы клапана: закрытие (при соединении горизонтальных трубопроводов) и открытие (при разрыве трубопровода). Пневматический поршневой отсечной клапан имеет жесткие и мягкие герметичные элементы, которые подходят для различных температур и давлений.
Когда сигнал давления равен нулю, благодаря предварительному напряжению пружины (только для однофункциональной модели), клапан находится в исходном положении (открыт или закрыт). Когда исполнительный механизм получает сигнал давления (0.4~0.6NPa), на поршне появляется сила, сжимающая пружину и перемещающая шток, корпус клапана и клапан в крайнее положение, что позволяет полностью открыть или закрыть клапан. Это позволяет включать, отсекать или переключать контроль в трубопроводе. С использованием двустороннего трехходового электромагнитного клапана управление поршневым отсечным клапаном становится более удобным и простым.
