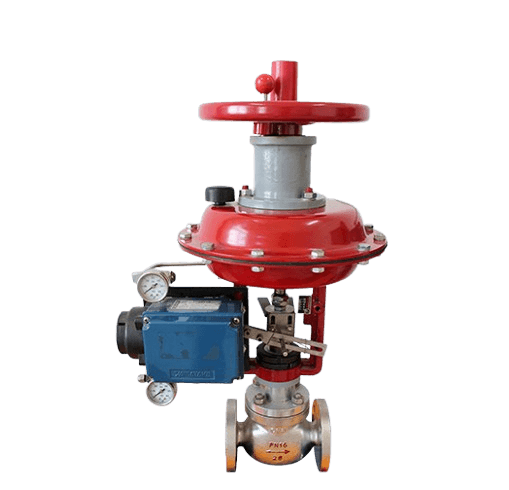

Пневматический мембранный прямоточный однофланцевый регулирующий клапан с рукояткой

Новая серия пневматических мембранных прямых односедельных регулирующих клапанов использует верхнее направляющее устройство и многопружинный исполнительный механизм. Они обладают такими преимуществами, как компактная конструкция, легкий вес, высокая чувствительность, S-образная форма потока, низкие потери давления, большая пропускная способность, точные характеристики потока и удобство сборки/разборки. Широко используются для точного контроля газов, жидкостей и других сред, а также для поддержания заданных значений технологических параметров, таких как давление, расход, температура и уровень. Особенно подходят для рабочих условий, где допустим малый уровень утечек и небольшое перепад давления между передней и задней частями клапана.

Эта серия продукции включает стандартные, регулируемые отсечные, с мембранным уплотнением, с теплоизоляционными кожухами и другие варианты. Номинальные уровни давления включают PN10, 16, 40, 64; диаметр подключения варьируется от DN20 до DN200. Температурный диапазон для рабочих жидкостей составляет от -200℃ до +560℃. Стандарты утечек включают IV или V класс. Характеристики расхода могут быть линейными или процентными. Доступно множество вариантов и спецификаций на выбор.

Особенности продукта:
1. Верхнее направляющее односедельное регулирующее устройство, компактная структура, меньше деталей, простота в обслуживании.
2. Металлические клапаны подходят для различных рабочих условий, соответствуют стандарту утечек I класса; клапаны с мягким уплотнением ZXPQ соответствуют стандарту утечек V класса.
3. Клапанный корпус спроектирован по гидродинамическому принципу с равномерным сечением для низкого сопротивления потоку, что увеличивает коэффициент пропускной способности на 30%.
4. Широкий диапазон регулировки, собственный коэффициент регулировки 50.
5. Многопружинная конструкция исполнительного механизма уменьшает размер на 30%, снижает вес на 30%.
6. Регулирующий клапан типа ZXPV с мембранным уплотнением полностью герметизирует движущийся шток, предотвращая утечку жидкости.
7. Регулирующий клапан типа ZXPJ с теплоизоляционным кожухом подходит для условий, где после охлаждения жидкости могут образовываться кристаллы или затвердевание, что вызывает засорение.

Материалы деталей:
Корпус клапана, крышка клапана: HT200, ZG230-450, ZG1Cr18Ni9Ti
Клапан и сиденье: 1Cr18Ni9Ti, сталь Stellite с наплавкой
Мягкий уплотнительный клапан: усиленный политетрафторэтилен
Уплотнитель: политетрафторэтилен, гибкий графит
Мембрана: 1Cr18Ni9Ti
Прокладки: резиновая асбестовая прокладка, 10, 1Cr18Ni9Ti, асбестовая обвивка
Крышка мембраны: A3
Мембрана: бутадиен-нитрильный каучук с армированным полиэстером
Пружина: 60Si2Mn
Шток, толкатель: 2Cr13, 1Cr18Ni9Ti
Втулка: 2Cr13
