Описание продукта
Американский стандартный запорный клапан используется для остановки потока среды, при этом в полностью открытом состоянии весь проход является прямым, что минимизирует потерю давления в среде. Стальные фланцевые задвижки API Gatewave обычно применяются в условиях, где не требуется частое открытие и закрытие, а задвижка должна оставаться полностью открытой или закрытой. Они не предназначены для регулировки или throttling потока. Для среды с высокой скоростью потока задвижка может вызвать вибрацию при частичном открытии, что может повредить герметичную поверхность задвижки и седла, а throttling может повредить поверхность задвижки из-за воздействия среды. Основное различие в конструкции заключается в типе уплотнительных элементов.
Назначение и характеристики:
Назначение:
Этот продукт используется в трубопроводах для газов и жидкостей в качестве устройства для включения и выключения потока среды, но не подходит для регулировки расхода среды. Он имеет преимущества в виде малого сопротивления потоку и легкости в управлении.
Области применения: химическая, нефтяная, металлургическая, бумажная, фармацевтическая и другие отрасли.
Основные параметры
Модель | Номинальное давление PN (МПа) | Испытательное давление PS (МПа) | Применяемая среда | Рабочая температура (°C) | |
Испытание корпуса | Испытание на герметичность | ||||
G6B4WUFS-6 | 0.6 | 0.9 | 0.66 | W. Некоррозионные жидкости | ≤100 |
G6B4WUFS-4 | 0.4 | 0.6 | 0.44 | ||
Материал основных частей
Название детали | Корпус клапана | Клапан, крышка клапана | Цилиндр, крышка цилиндра | Шпиндель, шток клапана, поршень | Диафрагма |
Материал | HT200 с фторопластом, с резиновым покрытием | HT200 | HT200 | 35 | Фторированный каучук, фторопласт |
Примечание:

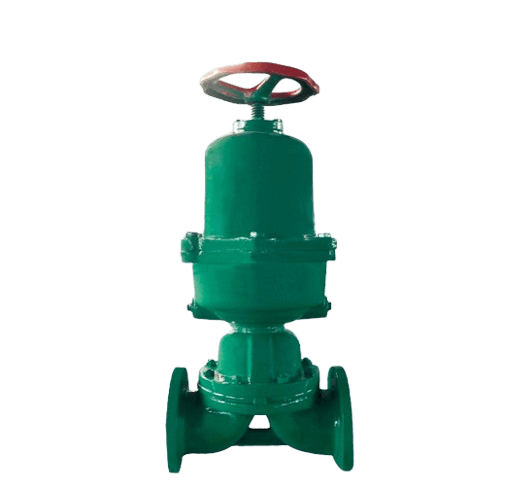

1. Пневматический диафрагменный клапан может быть оснащен сигналом обратной связи, ограничителем или позиционером для удовлетворения потребностей в автоматическом управлении, программируемом контроле или регулировке потока.
2. Для обратной связи пневматических клапанов используется бесконтактная сенсорная технология.
3. Применяется цилиндрическая поршневая конструкция.
4. В случае неисправности источника воздуха, можно использовать ручку для открытия клапана.
Габаритные размеры и вес соединения
Модель | Номинальный диаметр DN (мм) | Размеры (мм) | Пневматическое устройство (мм) | Масса | ||||||
L | D1 | D | n-d | H1 | D0 | Расход воздуха (см³) | Давление источника воздуха (МПа) | |||
G6B41WJFS-6 | 25 | 145 | 85 | 115 | 4-13.5 | 296 | 120 | 2.395×102 | 0.4 | 8 |
32 | 160 | 100 | 140 | 4-17.5 | 398 | 140 | 6.082×102 | 0.4 | 15 | |
40 | 180 | 110 | 150 | 4-17.5 | 406 | 140 | 6.082×102 | 0.4 | 17 | |
50 | 210 | 125 | 165 | 4-17.5 | 464 | 160 | 1.235×102 | 0.4-0.5 | 26 | |
65 | 250 | 145 | 180 | 4-17.5 | - | 160 | 3.725×103 | 0.4-0.5 | 32 | |
80 | 300 | 160 | 200 | 4-17.5 | 645 | 200 | 3.725×103 | 0.4-0.5 | 56 | |
100 | 350 | 180 | 220 | 8-17.5 | 665 | 240 | 9.458×103 | 0.4-0.5 | 100 | |
125 | 400 | 210 | 250 | 8-17.5 | 832 | 320 | 1.409×104 | 0.4-0.5 | 170 | |
150 | 460 | 240 | 285 | 8-22 | 933 | 320 | 2.868×104 | 0.5 | 323 | |
G6B41WJFS-4 | 200 | 570 | 295 | 340 | 8-22 | 1275 | 400 | 4.619×104 | 0.5 | 386 |
