Описание продукта

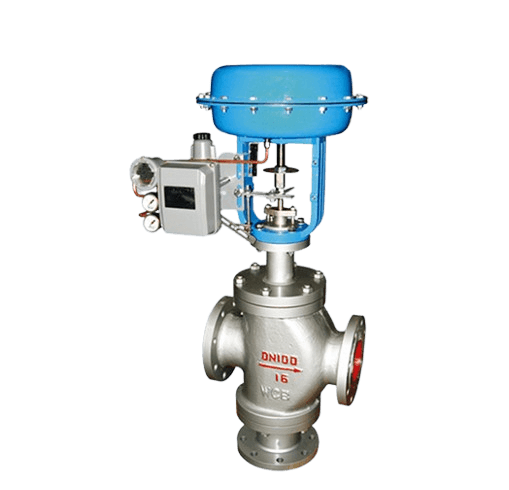

ZHN пневматический двухседельный регулирующий клапан использует двухнаправленную направляющую конструкцию и оснащён много-пружинным исполнительным механизмом. Обладает компактной конструкцией, малым весом, высокой чувствительностью работы, большой пропускной способностью, точными характеристиками расхода и удобством разборки и сборки. Пневматический двухседельный регулирующий клапан широко применяется для точного контроля технологических параметров газов, жидкостей и пара, таких как давление, расход, температура и уровень жидкости, поддерживая их в заданных пределах. Особенно подходит для сред с большим перепадом давления, допускаемыми утечками и недостаточной чистотой.
Пневматические двухседельные регулирующие клапаны выпускаются в различных вариантах, включая стандартный тип, тип с сильфонным уплотнением и рубашковый теплоизолированный тип. Диапазон номинального давления составляет PN16, 40, 64; диапазон диаметров корпуса — DN25~400, а рабочая температура рабочей среды варьируется от -250℃ до +560℃. Класс герметичности соответствует уровню субкласса и IV класса. Характеристика расхода может быть линейной или процентной. Доступен широкий выбор моделей и спецификаций.
Материалы основных деталей
Наименование детали |
Материал |
Температурный диапазон |
Корпус клапана и крышка |
HT200 |
-20～200℃ |
ZG230-450 |
-40～450℃ |
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
ZG0Cr18Ni12Mo2Ti |
-250～550℃ |
|
Золотник, седло клапана |
1Cr18Ni9 |
-250～550℃ |
0Cr18Ni12Mo2Ti |
-250～550℃ |
|
Уплотнение |
Политетрафторэтилен |
-40～200℃ |
Мембрана |
Нитрильный каучук с армированной полиэфирной тканью |
|
Сжатая пружина |
60Si2Mn |
|
Крышка мембраны |
A3 |
Основные технические параметры
Условный диаметр, мм |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
||
Номинальный коэффициент расхода Kv |
10 |
16 |
25 |
40 |
63 |
100 |
250 |
250 |
400 |
630 |
1000 |
1600 |
2700 |
||
Номинальное давление, МПа |
1.6 4.0 6.4 |
||||||||||||||
Ход клапана, мм |
16 |
25 |
40 |
63 |
100 |
||||||||||
Температура среды, ℃ |
-40～230℃ (обычный тип), с радиатором 230～450℃ (среднетемпературный тип), специальный заказ -100～600℃ |
||||||||||||||
Характеристика потока |
Линейная, равнопроцентная |
||||||||||||||
Стандарт фланца |
Соответствует стандартам JB78-59, JB79-59, может быть изготовлен в соответствии с JB/79.1-94, JB/79.2-94, ANSI, JIS, DIN и др. |
||||||||||||||
Материал корпуса клапана |
PN (МПа) |
1.6 |
WCB (ZG230-450), CF3, CF8, CF8M |
||||||||||||
4.0, 6.0 |
WCB (ZG230-450), ZG1Cr18Ni9Ti, ZG0Cr18Ni12Mo2Ti, CF8, CF8M |
||||||||||||||
Материал клапана |
1Cr18Ni9, 0Cr18Ni12Mo2Ti, CF8, CF8M |
||||||||||||||
Тип крышки клапана |
Обычный (для нормальной температуры), с радиатором (для средней температуры) |
||||||||||||||
Диапазон регулирования |
30:1 |
||||||||||||||
Пневматический разъем |
M16×1.5 |
||||||||||||||
Пневматические приводы
Модель |
ZHA(B)-1 |
ZHA(B)-2 |
ZHA(B)-3 |
ZHA(B)-4 |
ZHA(B)-5 |
ZHA(B)-6 |
Эффективная площадь, см² |
200 |
280 |
400 |
630 |
1000 |
1600 |
Ход, мм |
10 |
16 |
25 |
40 |
60 |
100 |
Диапазон пружины, КПа |
20～100 (стандарт); 20～100, 40～200, 20～60, 60～100, 80～240 |
|||||
Основные технические показатели пневмоприводов
Параметр |
Значение показателя |
|
Основная погрешность, % |
Без позиционера |
±5.0 |
С позиционером |
±1.0 |
|
Гистерезис, % |
Без позиционера |
3.0 |
С позиционером |
1.0 |
|
Мертвая зона, % |
Без позиционера |
3.0 |
С позиционером |
0.4 |
|
Допустимый уровень утечки, Л/ч |
1×10⁻³×номинальная пропускная способность клапана |
|
Допустимый перепад давления пневмопривода
Давление подачи газа МПа | Давление пружины кПа | Номинальный диаметр | |||||||||||
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
0.14 | 20-100 | 5.4 | 4.4 | 4.9 | 3.8 | 4.7 | 3.6 | 2.8 | 3.75 | 2.7 | 2.15 | 2.0 | 1.7 |
0.24 | 40-200 | 10.8 | 8.8 | 9.8 | 7.6 | 9.4 | 7.2 | 5.6 | 7.5 | 5.4 | 4.3 | 4.0 | 3.4 |
Примечание: Рабочее состояние — когда шток клапана закрыт на выходе среды и P2=0.
Размеры
Диаметр общественного пространства(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L(mm) | PN1.6MPa | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 |
PN4.0MPa | 190 | 210 | 230 | 255 | 285 | 310 | 335 | 425 | 460 | 560 | 740 | 805 | |
PN6.4MPa | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | |
H(mm) | Общий | 567 | 570 | 645 | 650 | 877 | 887 | 899 | 1058 | 1068 | 1110 | 1498 | 1574 |
Тип радиатора | 697 | 700 | 775 | 780 | 1040 | 1050 | 1062 | 1257 | 1267 | 1309 | 1743 | 1819 | |
H1(mm) | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 | |
D(mm) | 225 | 360 | 470 | 620 | |||||||||
Вес(КГ) | 33 | 35 | 47 | 51 | 98 | 111 | 148 | 236 | 292 | 433 | 760 | 920 | |
