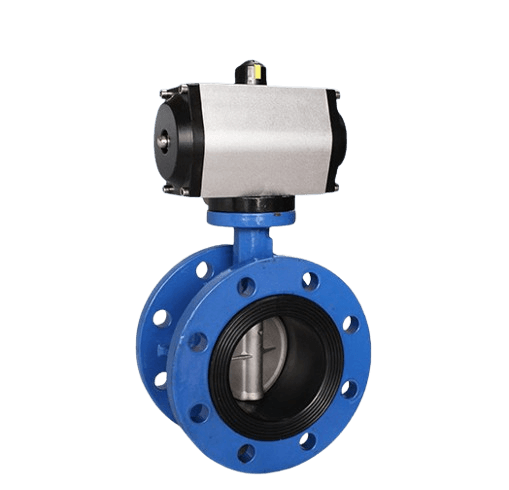

Пневматический фланцевый центральный осевой клапан

Обзор пневматического центрального дискового затвора
Пневматический центральный дисковый затвор — это затвор, у которого ось вращения диска (центральная ось клапана) расположена на центральной линии корпуса и на уплотнительной поверхности диска. Соединение может быть как фланцевым, так и типом «обратной зажима». Пневматический центральный дисковый затвор имеет низкое сопротивление потоку, а при открытии большого диаметра затвора площадь эффективного потока большая, обеспечивая быстрое и легкое открытие и закрытие. Диск вращается на 90° с помощью сжатого воздуха, что позволяет быстро завершить открытие и закрытие. Также можно установить электрический клапанный регулятор для регулирования потока, давления, температуры и других параметров среды.

Особенности пневматического центрального дискового затвора
1. Компактный и легкий, легко устанавливается и обслуживается, можно монтировать в любом положении.
2. Простая и компактная конструкция, низкий крутящий момент при эксплуатации, быстрое открытие на 90°.
3. Линейная характеристика потока, хорошие регулирующие характеристики.
4. Соединение диска и штока не использует штифты, что исключает возможные утечки внутри.
5. Внешняя форма диска выполнена с использованием сферической формы, что улучшает герметичность и увеличивает срок службы клапана, при этом клапан сохраняет нулевую утечку даже после 50 000 циклов под давлением.

Технические параметры пневматического центрального дискового затвора
Материал корпуса: WCB, 304, 316, UPVC
Материал диска: 304, 316, 316L, нейлоновая пластина, алюминиево-бронзовый сплав, никелированное чугунное покрытие
Уплотнительное седло клапана: NBR, EPDM, PTFE
Класс давления: 1.6MPa
Номинальный диаметр: DN25-DN1000
Тип конструкции: A-тип, LT с выступами
Соединение: тип «обратной зажима», фланцевое соединение
Напряжение электромагнитного клапана: AC220V/110V/380V/24V 50/60HZ DC24V/12V ±10% до -10%
Температурный диапазон: NBR: -30~80C; EPDM: -30~120C; PTFE: -30~130C
Пневматический исполнительный механизм: двусторонний, односторонний
Пневматические аксессуары: сменный электромагнитный клапан, ограничитель положения, фильтр-регулятор воздуха, электрический позиционер, ручной механизм.
