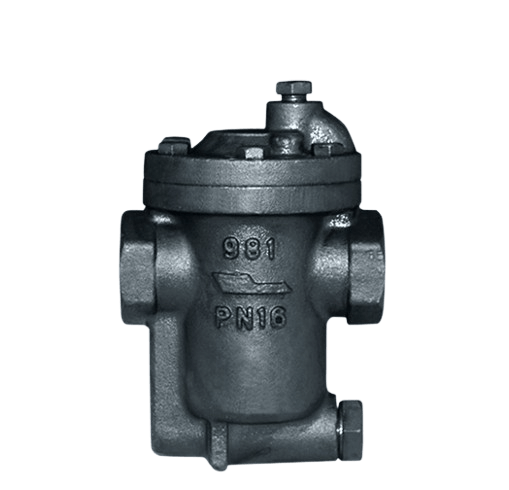

Паровой конденсатоотводчик с перевернутым ковшом

Принцип работы: Паровой конденсатоотводчик перевернутого (подвешенного) ведра работает на принципе разницы плотности конденсата и пара. Внутренняя структура состоит из системы рычагов, соединенных с перевернутым ведром, которое преодолевает давление пара. Внутри конденсатоотводчика перевернутое ведро служит чувствительным элементом уровня жидкости, его отверстие направлено вниз.

При запуске устройства в трубопроводе присутствует воздух и низкотемпературный конденсат, при этом конденсатоотводчик полностью открыт, позволяя воздуху и низкотемпературному конденсату быстро выйти, что способствует быстрому повышению температуры устройства. Когда пар поступает внутрь перевернутого ведра, оно поднимается за счет создаваемой плавучести, а рычажная система приводит в действие запорный клапан, закрывая его.

На перевернутом ведре имеется небольшое отверстие для автоматического удаления воздуха. Когда часть пара выходит через это отверстие, другая часть пара конденсируется, ведро теряет плавучесть и опускается вниз, что приводит к открытию клапана. При следующем поступлении пара в ведро клапан снова закрывается, и процесс повторяется циклически, обеспечивая прерывистый отвод конденсата.
