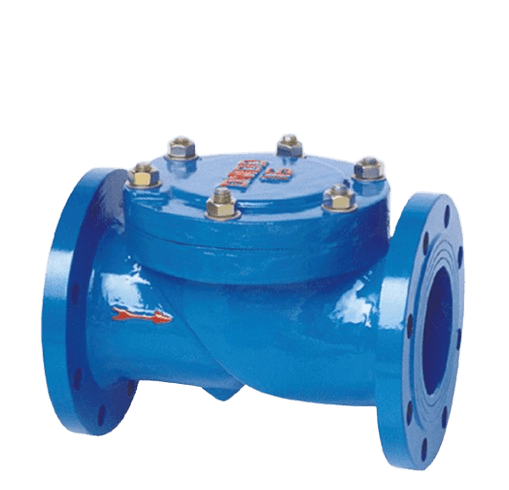

Материалы основных деталей
Название детали | Тело клапана | Крышка клапана | Затвор |
Материал | Чугун | Чугун | Сталь + армированный нейлоновый ткань |
Основные характеристики
Модель | Номинальное давление PN (MPa) | Давление испытания на герметичность (MPa) | Давление испытания корпуса (MPa) | Рабочее давление (MPa) | Температура среды |
H44X-10 | 1.0 | 1.1 | 1.5 | 1.0 | 0-80℃ |
H44X-16 | 1.6 | 1.76 | 2.4 | 1.6 |
(Размеры фланцевого соединения соответствуют GB4216)
модель | DN | L | D | D1 | dn | n |
H44X-10 16 | 50 | 203 | 165 | 125 | 17.5 | 4 |
65 | 216 | 185 | 145 | 17.5 | 4 | |
80 | 241 | 200 | 160 | 17.5 | 8 | |
100 | 292 | 220 | 180 | 17.5 | 8 | |
150 | 356 | 285 | 240 | 22 | 8 | |
200 | 495 | 240 | 295 | 22 | 8 | |
250 | 622 | 395 | 350 | 22 | 12 | |
300 | 698 | 445 | 400 | 22 | 12 | |
350 | 787 | 505 | 460 | 22 | 16 | |
400 | 914 | 565 | 515 | 22 | 16 | |
450 | 978 | 615 | 565 | 26 | 20 | |
500 | 978 | 670 | 620 | 26 | 20 | |
600 | 1295 | 780 | 725 | 30 | 20 |
