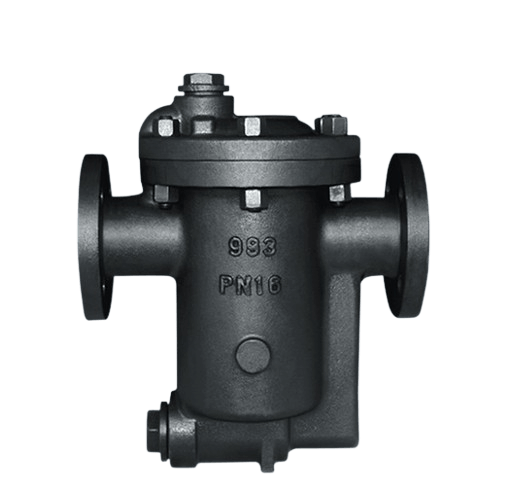

Обратный бочкообразный пароотводный клапан

Принцип работы: Обратная подвешенная (или перевернутая) баковая пароотводная арматура использует принцип работы, основанный на разнице плотности конденсата и пара. Внутренняя структура включает в себя рычажную систему, соединенную с перевернутым баком, которая преодолевает паровое давление, открывающее и закрывающее клапан. Внутри устройства находится перевернутый бак, являющийся чувствительным элементом уровня с отверстием, направленным вниз. При запуске устройства в трубопроводе появляется воздух и холодный конденсат, в этот момент клапан полностью открыт, и воздух с холодным конденсатом быстро удаляются, температура устройства быстро повышается. Когда пар входит в перевернутый бак, бак создает подъемную силу, которая с помощью рычага приводит к закрытию клапана. На баке имеется небольшое отверстие, которое автоматически сбрасывает воздух, когда часть пара выходит через это отверстие, а другая часть конденсируется в воду, бак теряет свою подъемную силу и опускается вниз, приводя к открытию клапана через рычаг. Когда пар снова поступает в бак, клапан снова закрывается, и цикл повторяется с периодическим сбросом воды.
