Описание продукта

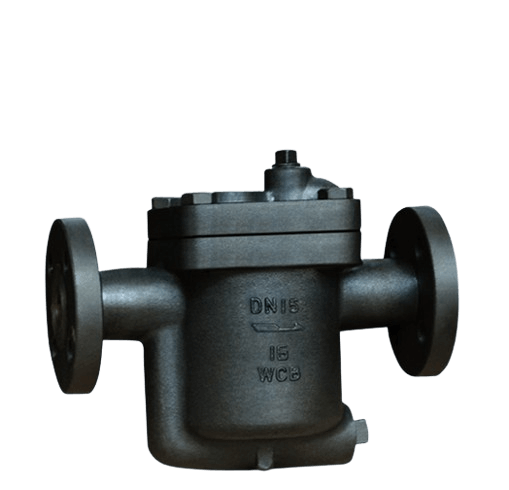

Рабочий принцип: Клапан для отводки конденсата с перевернутой бочкой (висит вниз) использует принцип работы разницы плотности холодной воды и пара. Внутреннее устройство состоит из системы рычагов, соединяющих перевернутую бочку, которая преодолевает давление пара и открывает клапан. Внутри клапана находится перевернутая бочка, которая является чувствительным элементом для уровня жидкости, а ее открытие направлено вниз. Когда устройство запускается, в трубопроводе появляется воздух и холодный конденсат. В этот момент клапан полностью открыт, и воздух с холодным конденсатом быстро выводится, что приводит к быстрому повышению температуры устройства. Когда пар поступает в перевернутую бочку, бочка начинает подниматься, создавая вверх направленную силу. Рычаг, соединенный с бочкой, закрывает клапан. На верхней части перевернутой бочки есть маленькое отверстие, через которое происходит автоматический отвод воздуха. Когда часть пара выходит через это отверстие, а другая часть конденсируется в воду, бочка теряет свою подъемную силу и опускается вниз. Рычаг снова открывает клапан. Когда пар снова поступает в перевернутую бочку, клапан закрывается, и процесс повторяется, обеспечивая регулярный отвод воды.
| Модель продукта | Номинальный диаметр DN |
Тип соединения | Рабочее давление (Mpa) |
Разрешенная температура ℃ | Материал корпуса | Габаритные размеры (мм) | |||
| L | H1 | H2 | W | ||||||
| ES8B (CS15H-5·8·16) |
15 20 25 |
Внутреная резьба ZG1/2"~1" |
0.01~0.5·0.8·1.6 | 220 | WCB | 138 | 72 | 94 | 103 |
| ES8N (CS15H-5·8·16) |
15 20 25 |
Внутреная резьба ZG1/2"~1" |
0.01~0.5·0.8·1.6 | 220 | WCB | 138 | 72 | 94 | 103 |
| ES8BF (CS45H-5·8·16) |
15 20 25 |
Фланец | 0.01~0.5·0.8·1.6 | 220 | WCB | 210 | 72 | 94 | 103 |
| ES8NF (CS45H-5·8·16) |
15 20 25 |
Фланец | 0.01~0.5·0.8·1.6 | 220 | WCB | 210 | 72 | 94 | 103 |
| ES10 (CS15H-8·12·16) |
20~40 | Внутреная резьба ZG1/2"~1" |
0.01~0.8·1.2·1.6 | 220 | WCB | 200 | 93 | 132 | 142 |
| ES10F (CS45H-8·12·16) |
15~25 32~50 |
Фланец | 0.01~0.8·1.2·1.6 | 220 | WCB | 270 | 93 | 132 | 142 |
| ES12N (CS45H-16) |
15~25 32~50 |
Фланец | 0.01~1.6 | 200 | WCB | 280 | 93 | 132 | 142 |
