Описание продукта

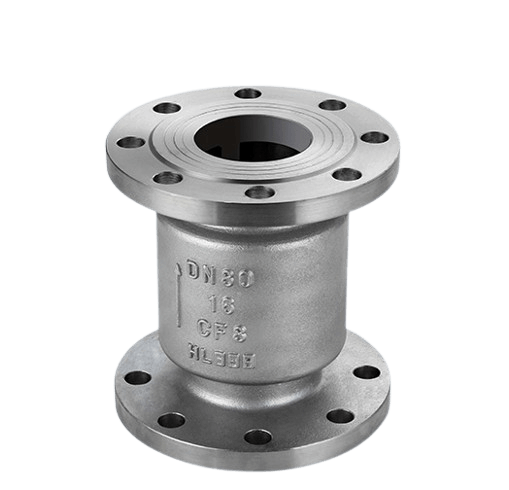

H42W нержавеющий вертикальный обратный клапан обычно находится в закрытом состоянии. Под воздействием давления среды на входе трубопровода он преодолевает усилие пружины и открывает клапан. Когда давление среды на входе становится ниже, чем на выходе, пружина возвращает клапан к седлу, закрывая его и предотвращая обратный поток среды, выполняя тем самым функцию обратного клапана. Благодаря пружинной поддержке клапанного элемента данный клапан может устанавливаться как в вертикальном, так и в горизонтальном положении.
Материалы
| Модель | PN | Рабочее давление/Mpa | Рабочая температура/℃ | Применяемая среда | Материалы | ||
| Корпус, диск | Направляющий клапан | Уплотнительная поверхность | |||||
| H42W-16P | 16 | 1.6 | ≤200 | Коррозионные среды | Нержавеющая сталь хром-никель-титан | Нержавеющая сталь хром-никель-титан | Нержавеющая сталь хром-никель-титан |
| H42W-25R | 25 | 2.5 | Слабокоррозионные среды | Нержавеющая сталь хром-никель-молибден-титан | Нержавеющая сталь хром-никель-молибден-титан | Нержавеющая сталь хром-никель-молибден-титан | |
Технические характеристики
| Технические параметры | Класс давления | ||||||||||
| 16 | 20 | 25 | 32 | 35 | 40 | 45 | 50 | 60 | 70 | ||
| Рабочее давление (МПа) | ≤16 | ≤20 | ≤25 | ≤32 | ≤35 | ≤40 | ≤45 | ≤50 | ≤60 | ≤70 | |
| Испытательное давление (МПа) | Прочность | 24 | 30 | 37.5 | 48 | 52.5 | 60 | 67.5 | 75 | 90 | 105 |
| Герметичность | 17.6 | 22 | 27.5 | 35.2 | 38.5 | 44 | 49.5 | 55 | 66 | 77 | |
Основные размеры: 1,6 МПа
| модель | Номинальный диаметр Ду | Основные присоединительные размеры | |||||||||
| L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H | ||
| H42W-16PH42W-16R | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 |
| 50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 | |
| 65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 | |
| 80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 | |
| 100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 | |
| 125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 | |
| 150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 | |
| 200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 | |
2.5Mpa
| модель | Номинальный диаметр DN（mm） | размер（mm） | ||||||||
| L 1 | L 2 | L 3 | D | D1 | D2 | b | f | Z-Φ | ||
| H42W-25PH42W-25R | 15 | - | 85 | 85 | 95 | 65 | 45 | 16 | - | 4-Φ14 |
| 20 | - | 95 | 95 | 105 | 75 | 55 | 16 | - | 4-Φ14 | |
| 25 | - | 100 | 105 | 115 | 85 | 65 | 16 | - | 4-Φ14 | |
| 32 | - | 105 | 150 | 135 | 100 | 78 | 16 | - | 4-Φ14 | |
| 40 | - | 115 | 160 | 145 | 110 | 88 | 18 | - | 4-Φ14 | |
| 50 | 140 | 125 | 170 | 160 | 125 | 100 | 20 | 3 | 4-Φ14 | |
| 65 | 160 | 145 | 180 | 180 | 145 | 120 | 22 | 3 | 8-Φ18 | |
| 80 | 185 | 155 | 200 | 195 | 160 | 135 | 22 | 3 | 8-Φ18 | |
| 100 | 210 | 210 | 210 | 230 | 190 | 160 | 24 | 3 | 8-Φ23 | |
| 125 | - | 275 | 275 | 275 | 220 | 188 | 28 | 3 | 8-Φ25 | |
| 150 | 300 | 225 | 300 | 300 | 250 | 218 | 30 | 3 | 8-Φ25 | |
| 200 | 380 | 380 | 380 | 360 | 310 | 278 | 34 | 3 | 12-Φ25 | |
