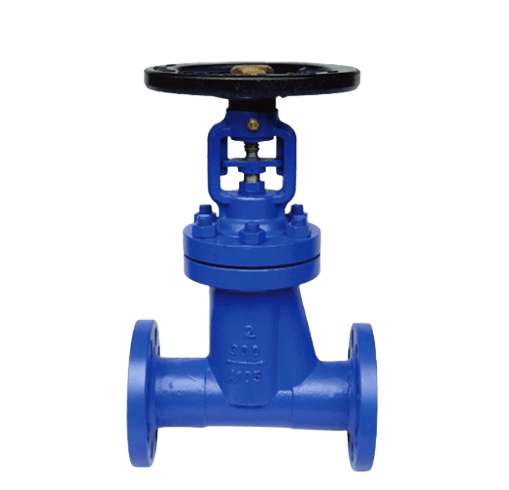

Описание продукта
Основные конструктивные особенности
1. Структура изделия рациональна, герметичность надежна, характеристики отличные, внешний вид красивый;
2. Уплотнительная поверхность наплавлена Co-основным твердым сплавом, износостойкая, коррозионно-стойкая, хорошая антифрикционная способность и длительный срок службы;
3. Вал отрегулирован и подвергнут азотированию, обладает хорошими антикоррозионными и антифрикционными свойствами;
4. Двойная герметизация, более надежная производительность;
5. Индикатор подъема и опускания вала, более наглядный;
6. Материалы деталей, размеры фланцев и сварных соединений могут быть разумно выбраны в соответствии с фактическими условиями эксплуатации или требованиями заказчика, удовлетворяя различные потребности в проектах.
Технические характеристики
| Структурная форма | BB-BG-OSY |
| Тип привода | Ручной |
| Электрический | |
| Стандарт проектирования | ASMEB16.10, BS1873 |
| Длина конструкции | ASMEB16.10 |
| Соединительные фланцы | ASMEB16.5 |
| Испытания и проверки | API598 |
Технические характеристики продукта
| Номинальное давление (LB) | Испытательное давление корпуса (MPa) | Испытательное давление на герметичность (MPa) | Рабочая температура (℃) | Используемая среда |
| 150 | 3.0 | 2.2 | ≤350℃ | Вода, пар, масла и т.д. |
| 300 | 7.5 | 5.5 | ||
| 600 | 15.0 | 11.0 | ||
| 900 | 22.5 | 16.5 |
Материал основных частей
| № | Наименование | Материал |
| 1 | Корпус | ASTMA216-WCB, ASTMA217-WC1, WC6, WC9, C5, ASTMA351-CF8, CF8M, CF3, CF3M |
| 2 | Клапан | ASTMA182-Gr.F6a, ASTMA182-F22, ASTMA182-F304, F316, F321, F304L, F316L |
| 3 | Прямой круглый фланец | ASTMA182-Gr.F6a, ASTMA182-F22, ASTMA182-F304, F316, F321, F304L, F316L |
| 4 | Клапанная крышка | ASTMA182-Gr.F6a, ASTMA182-F22, ASTMA182-F304, F316, F321, F304L, F316L |
| 5 | Шток | ASTMA182-Gr.F6a, ASTMA182-F22, ASTMA182-F304, F316, F321, F304L, F316L |
| 6 | Уплотнитель | Гибкий графит + нержавеющая сталь |
| 7 | Крышка клапана | ASTMA216-WCB, ASTMA217-WC1, WC6, WC9, C5, ASTMA351-CF8, CF8M, CF3, CF3M |
| 8 | Компонент волновой мембраны | ASTMA182-F304, F316, F321, F304L, F316L |
| 9 | Уплотнитель | Гибкий графит |
| 10 | Крышка упаковки уплотнителя | ASTMA216-WCB, ASTMA217-WC1, WC6, WC9, C5, ASTMA351-CF8, CF8M, CF3, CF3M |
| 11 | Гайка штока | Медный сплав |
| 12 | Ручка | ASTMA536 Gr.60-40-18, A216-WCB |
| 13 | Фиксатор | 45, WCB, 304, 316, 304L, 316L |
| 14 | Двухконечный болт | ASTMA193-B7, A320-B8, A193-B8M |
| 15 | Шестигранная гайка | ASTMA194-2H, A194-8, A194-8M |
