Конструктивные особенности и применение

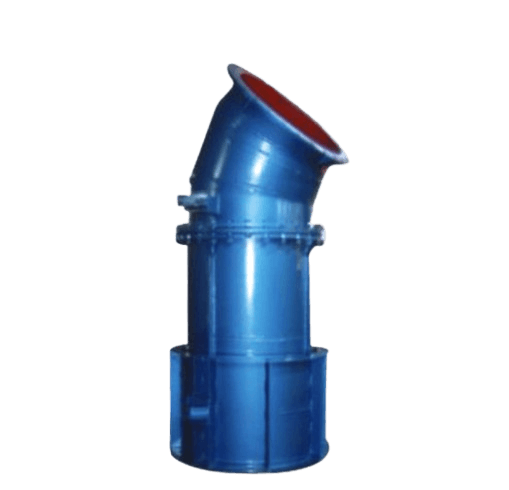

ZFL-типа конический клапан состоит из встраиваемой трубы, корпуса клапана, втулки, электропривода, винта, тяги и других компонентов. Его конструкция представляет собой внешнюю цилиндрическую форму с фиксированным корпусом клапана. Принцип работы основан на движении винтовой пары, приводящей во внешнюю втулку в движение вверх и вниз для открытия и закрытия клапана.
Данный клапан отличается простой конструкцией, малым весом, компактной компоновкой, удобством управления, простотой обслуживания, надежной работой и низкими усилиями для открытия и закрытия.
При сбросе воды образуется струя в форме раструба, которая рассеивается в воздухе, способствуя насыщению кислородом и эффективному поглощению энергии, что зачастую исключает необходимость дополнительных мер по снижению энергии потока. В случае погруженного выпуска конструкции для рассеивания энергии также остаются простыми.
Клапан широко применяется в гидротехнических, гидроэнергетических сооружениях, водохранилищах и других инженерных проектах.
Основное исполнение
| Спецификация | Форма расположения | Максимальное открытие, м | Максимальное открытие при ремонте | Проектный напор, м | Максимальный поток, м/с | Усилие открытия/закрытия, кН | Мощность двигателя, кВт |
| DN800 | 45° | 0.40 | 480 | 60 | 13.5 | 8.7 | 3 |
| DN1000 | 45° | 0.50 | 700 | 60 | 21.0 | 60 | 3 |
| DN1200 | 45° | 0.58 | 810 | 60 | 30.3 | 73 | 4 |
| DN1400 | 45° | 0.70 | 830 | 60 | 41.2 | 84 | 4 |
| DN1600 | 45° | 0.74 | 930 | 60 | 53.8 | 95 | 5.5 |
Таблица основных внешних и присоединительных размеров
| DN | D | D1 | n-d | A | Β | B1 | L | L1 | L2 | L3 | Η | H1 | R | Вес кг |
| 800 | 1015 | 950 | 24-33 | 920 | 1250 | 830 | 740 | 1160 | 1152 | 148 | 1085 | 150 | 850 | 1210 |
| 1000 | 1230 | 1160 | 28-36 | 1260 | 1500 | 1250 | 1460 | 1930 | 1400 | 375 | 1828 | 200 | 1050 | 2935 |
| 1200 | 1455 | 1380 | 32-39 | 1434 | 1696 | 1400 | 1520 | 1925 | 1603 | 410 | 1872 | 200 | 1250 | 3200 |
| 1400 | 1675 | 1590 | 36-42 | 1660 | 1880 | 1600 | 1340 | 2210 | 1790 | 437 | 1894 | 200 | 1450 | 4900 |
| 1600 | 1915 | 1820 | 40-48 | 1866 | 2100 | 1700 | 1530 | 2130 | 2150 | 600 | 2060 | 200 | 1650 | 6605 |
