Клапан управления насосом

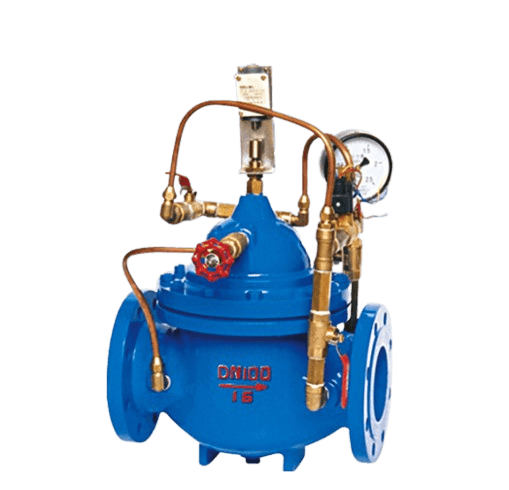

700X насосный контрольный клапан состоит из главного клапана, электромагнитного управляющего клапана, игольчатого клапана, шарового клапана, обратного клапана, ограничителя хода, микрофильтра и манометра, образующих гидравлическую систему управления трубопроводом. Когда насос нужно остановить, сначала давление на входе заставляет главный клапан закрыться на 90%, после чего насос останавливается. Оставшиеся 10% закрываются за счет обратного потока, что предотвращает явление гидравлического удара.

Этот продукт использует управление электромагнитным клапаном, не требуя дополнительных устройств и источников энергии. Он экономит энергию, удобен в обслуживании и обеспечивает плавное отключение насоса. Электромагнитный клапан может работать на переменном токе 220 В или постоянном токе 24 В.

Продукты этой серии широко используются в системах водоснабжения многоэтажных зданий, жилых районов и городских водоснабжений.

Принцип работы 700X насосного контрольного клапана:

Когда насос работает, клапан поставляет воду вниз по течению, электромагнитный управляющий клапан полностью открыт, игольчатый клапан отрегулирован до нужного положения, вода из верхнего потока проходит через игольчатый клапан и обратный клапан в камеру управления главного клапана, и выходит через электромагнитный клапан. В это время давление в камере главного клапана поддерживает клапан в нужном положении, обеспечивая нормальное водоснабжение вниз по течению.

Когда насос останавливается, электромагнитный управляющий клапан сначала закрывается, и вода в камере управления главного клапана перестает выходить, давление в камере повышается, и главный клапан начинает закрываться. Когда клапан закрывается на 90%, переключатель хода на верхней части главного клапана подает сигнал о остановке насоса, насос останавливается. В это время обратный поток воды проходит через обратный клапан в камеру управления главного клапана, давление в камере повышается, и главный клапан закрывается.

Особенности многофункционального насосного контрольного клапана 700X:

Когда насос работает и клапан подает воду вниз по течению, электромагнитный управляющий клапан полностью открыт, игольчатый клапан отрегулирован до нужного положения, вода из верхнего потока проходит через игольчатый клапан и обратный клапан в камеру управления главного клапана, и выходит через электромагнитный клапан. В это время давление в камере главного клапана поддерживает клапан в нужном положении, обеспечивая нормальное водоснабжение вниз по течению. Когда насос останавливается, электромагнитный управляющий клапан сначала закрывается, и вода в камере управления главного клапана перестает выходить, давление в камере повышается, и главный клапан начинает закрываться. Когда клапан закрывается на 90%, переключатель хода на верхней части главного клапана подает сигнал о остановке насоса, насос останавливается. В это время обратный поток воды проходит через обратный клапан в камеру управления главного клапана, давление в камере повышается, и главный клапан закрывается.
