Описание продукта

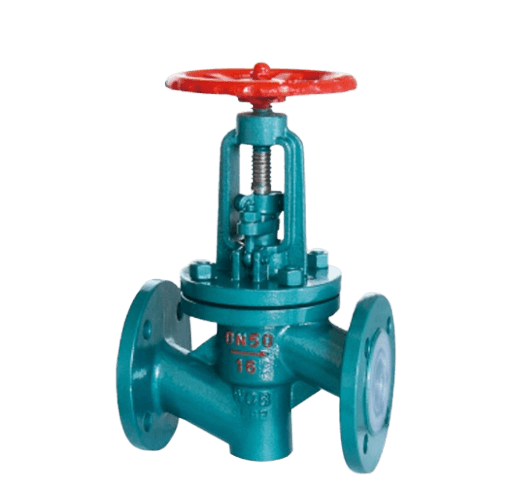

Клапан J41F46 с фторопластовым покрытием применяется для работы с различными концентрациями царской водки, разбавленной кислотой, плавиковой кислотой, органическими кислотами, сильными кислотами, сильными окислителями при температуре от -50 до 150℃, а также для различных концентраций сильных щелочей, органических растворителей и других коррозионных соляных кислот, агрессивных газов и жидких сред в трубопроводах.
Назначение продукта
Клапан J41F46 с фторопластовым покрытием предназначен для управления средами с сильной коррозией. Внутренние поверхности корпуса клапана могут быть покрыты различными фторопластами, подходящими для разных рабочих температур и трубопроводных систем. Обладает высокой прочностью и хорошими антикоррозийными свойствами.
Тестирование клапана
Покрытие: проверка искровым методом
Испытания и проверки соответствуют стандарту GB/T13927
Номинальное давление: PN, корпус клапана: PN×1.5, герметичность: PN×1.1
Основные материалы
Корпус клапана: чугун, углеродистая сталь, нержавеющая сталь
Крышка клапана: чугун, углеродистая сталь, нержавеющая сталь
Покрытие: фторопласт
Заглушка клапана: углеродистая сталь, нержавеющая сталь, полностью покрытая фторопластом
Шток клапана: углеродистая сталь, нержавеющая сталь, частично покрытая фторопластом
Ручка: чугун, углеродистая сталь
Технические характеристики:
DN | PN | Рабочее давление | L | D | D1 | n-Фd | H1 | H2 | D0 | качество |
15 | 1.6 1.0 | 1.6 | 130 | 95 | 65 | 4-14 | 225 | 240 | 100 | 4 |
20 | 150 | 105 | 75 | 4-14 | 230 | 250 | 100 | 6 | ||
25 | 160 | 115 | 85 | 4-14 | 264 | 288 | 120 | 8 | ||
32 | 180 | 140 | 100 | 4-18 | 272 | 296 | 120 | 10.5 | ||
40 | 200 | 150 | 110 | 4-18 | 300 | 325 | 140 | 16.5 | ||
50 | 230 | 165 | 125 | 4-18 | 321 | 346 | 140 | 18 | ||
65 | 290 | 185 | 145 | 4-18 | 366 | 396 | 160 | 26 | ||
80 | 310 | 200 | 160 | 6/2-18 | 400 | 438 | 200 | 36.5 | ||
100 | 350 | 220 | 180 | 6/2-18 | 476 | 517 | 280 | 58 | ||
125 | 1.0 | 400 | 250 | 210 | 6/2-18 | 530 | 560 | 280 | 64 | |
150 | 480 | 285 | 240 | 6/2-22 | 650 | 605 | 320 | 85 | ||
200 | 495 | 340 | 295 | 6/2-22 | 650 | 770 | 360 | 155 | ||
250 | 0.6 | 622 | 395 | 350 | 8/4-22 | 690 | 810 | 400 | 243 | |
300 | 698 | 445 | 400 | 8/4-22 | 730 | 845 | 400 | 295 | ||
350 | 787 | 505 | 460 | 12/4-22 |
