Описание продукта
Сварной задвижка управляется подъёмом и опусканием задвижного диска, который перпендикулярен направлению потока. Изменяя относительное положение между задвижным диском и седлом, можно изменить размер прохода. Потери давления малые, а рабочая поверхность герметична и менее подвержена воздействию среды и эрозии.
Открытие и закрытие требуют меньших усилий. Направление потока не ограничено, не вызывает турбулентности и не снижает давление. Простая форма, короткая длина конструкции, хорошая технологичность производства и широкий диапазон применения.
Тип клапана | Тип привода | Тип соединения | Тип конструкции | Герметизирующая поверхность | Номинальное давление | Материал корпуса |
Задвижка | Коническое колесо | Сварка | Эластичный задвижной диск | D802/D812 | P54100V, P54140V | WCB-C ZGCr5Mo |

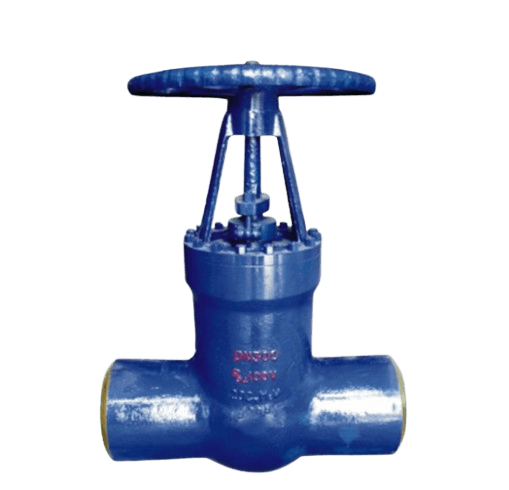

Описание: Z60Y-P54160V DN25 ручной электростанционный задвижной клапан, сварное соединение с эластичным задвижным диском, герметизирующая поверхность из твердых сплавов, номинальное давление 16,0 МПа при температуре ниже 540°C, корпус клапана из хромоалюминиевого сплава.
Описание и основные технические параметры
Модель изделия | Z60Y-160 | Z60Y-P54100V | |||||||
Z60Y-200 | Z60Y-P54140V | ||||||||
Z60Y-250 | Z60Y-P54170V | ||||||||
Z60Y-320 | Z60Y-P57170V | ||||||||
Задвижной клапан с червячным редуктором: в модели "Z" после "5" добавляется "Z560Y" | |||||||||
Номинальный диаметр (DN/мм) | 15～50, (1/2"～16") | ||||||||
Температура эксплуатации/°C | ≤425 | ≤552 | ≤593 | ≤550 | |||||
Рабочие среды | Вода, пар, газ, нефтепродукты | ||||||||
Испытательное давление (МПа) | Номинальное давление PN/МПа | 16.0 | 20.0 | 25.0 | 32.0 | P54100V | P54140V | P54170V | P54170V |
Испытание на прочность | 24 | 30 | 37.5 | 48 | 30 | 42 | 48 | 6.3 | |
Герметичность | 17.6 | 22 | 27.5 | 35.1 | 11 | 15.4 | 17.8 | 18 | |
Основные размеры
| Номинальный диаметр Ду | Основные размеры и присоединительные размеры (мм) | Электрическое устройство | Вес(кг) | ||||
| d | L | H | L1 | L2 | |||
| Z60Y-250 | |||||||
| 100 | 84 | 406 | 1164 | 437 | 277 | DZW45 | 234 |
| 125 | 100 | 483 | 1402 | 437 | 277 | DZW60 | 343 |
| 175 | 158 | 711 | 1650 | 554 | 309 | DZW180 | 638 |
| 225 | 200 | 864 | 1650 | 554 | 309 | DZW180 | 654 |
| 300 | 280 | 1067 | 2106 | 764 | 398 | DZW350 | 1973 |
| Z60Y-320 | |||||||
| 100 | 96 | 533 | 1236 | 437 | 277 | DZW60 | 291 |
| 125 | 118 | 610 | 1302 | 437 | 277 | DZW60 | 315 |
| 150 | 148 | 762 | 1403 | 526 | 283 | DZW90 | 672 |
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 684 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 696 |
| Z60Y-P54100V | |||||||
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 683 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 704 |
| 250 | 222 | 1041 | 1795 | 554 | 309 | DZW180 | 1214 |
| 300 | 294 | 1245 | 2080 | 554 | 309 | DZW250 | 2125 |
| Z60Y-P54170V | |||||||
| 125 | 98 | 630 | 1230 | 437 | 277 | DZW60 | 312 |
| 225 | 186 | 1060 | 1680 | 554 | 309 | DZW180 | 1401 |
| 300 | 278 | 1397 | 2265 | 764 | DZW500 | 2834 | |
| 325 | 310 | 1448 | 2265 | 690 | 398 | DZW500 | 2632 |
| 350 | 338 | 1550 | 2536 | 715 | DZWC-4 | 5591 | |
