Описание продукта

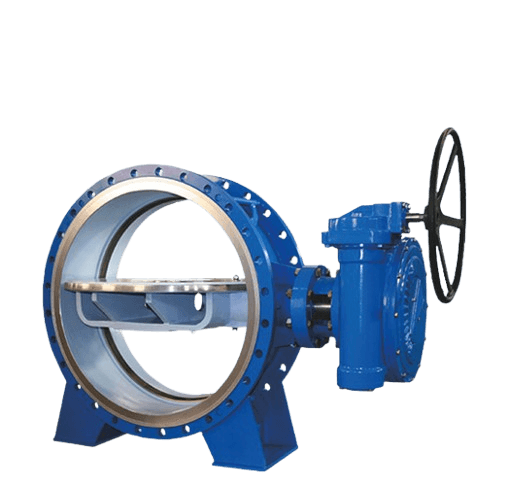

D343H, D343Y, D341H модели PN6~PN40 многоуровневых металлических герметичных дроссельных клапанов устанавливаются в системах нефтяной, химической, пищевой, фармацевтической, легкой промышленности, целлюлозно-бумажной, гидроэнергетической, судостроительной, водоснабжения и водоотведения, металлургии и других. Они используются в трубопроводах и резервуарах для регулирования и пропускания воды, газа, масла, полужидких веществ и твердых порошков. Эти клапаны могут быть установлены как на горизонтальных, так и на вертикальных трубопроводах. Дроссельный клапан D343H с турбинным металлическим герметичным исполнением имеет более длительный срок службы, чем клапаны с резиновым мягким уплотнением. Его корпус обычно изготавливается из углеродистой стали или нержавеющей стали.
Основные эксплуатационные параметры:
| Номинальный диаметр | DN 50～2000мм | |||||
| Номинальное давление | 0.6MPa | 1.0MPa | 1.6MPa | 2.5MPa | 4.0MPa | |
| Испытательное давление PsMPa | Испытание на прочность | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| Испытание на герметичность | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
| Испытание на герметичность для газа | 0.5～0.8 MPa | |||||
| Подходящие среды | Вода, нефть, пар, угольный газ, кислоты, щелочи и другие | |||||
| Подходящая температура | -40℃～570℃ | |||||
Основной внешний вид и присоединительные размеры:
Размеры присоединительных патрубков поворотного затвора с фланцем червячной передачи D343H-10C, D343Y-10C, D341H-10C:
| Диаметр | Основные размеры | 0.25MPa | 0.6MPa | 1.0M Pa | ||||||||||||
| mm | inch | L | H | H 1 | D | D 1 | Z-φd | b×f | D | D1 | Z-φd | b×f | D | D1 | Z-φ d | b×f |
| 50 | 2 | 108 | 75 | 200 | 140 | 110 | 4-φ14 | 16×3 | 140 | 110 | 4-φ14 | 16×3 | 165 | 125 | 4-φ18 | 20×3 |
| 65 | 2-1/2 | 112 | 93 | 210 | 160 | 130 | 4-φ14 | 16×3 | 160 | 130 | 4-φ14 | 16×3 | 185 | 145 | 4-φ18 | 20×3 |
| 80 | 3 | 114 | 98 | 226 | 190 | 150 | 4-φ18 | 18×3 | 190 | 150 | 4-φ18 | 18×3 | 200 | 160 | 8-φ18 | 20×3 |
| 100 | 4 | 127 | 130 | 250 | 210 | 170 | 4-φ18 | 18×3 | 210 | 170 | 4-φ18 | 18×3 | 220 | 180 | 8-φ18 | 22×3 |
| 125 | 5 | 140 | 165 | 295 | 240 | 200 | 8-φ18 | 20×3 | 240 | 200 | 8-φ18 | 20×3 | 250 | 210 | 8-φ18 | 22×3 |
| 150 | 6 | 140 | 175 | 315 | 260 | 225 | 8-φ18 | 20×3 | 265 | 225 | 8-φ18 | 20×3 | 285 | 240 | 8-φ22 | 24×3 |
| 200 | 8 | 152 | 220 | 380 | 320 | 280 | 8-φ18 | 22×3 | 320 | 280 | 8-φ18 | 22×3 | 340 | 295 | 8-φ22 | 24×3 |
| 250 | 10 | 165 | 250 | 405 | 375 | 335 | 12-φ18 | 24×3 | 375 | 335 | 12-φ18 | 24×3 | 395 | 350 | 12-φ22 | 26×3 |
| 300 | 12 | 178 | 300 | 480 | 440 | 395 | 12-φ22 | 24×4 | 440 | 395 | 12-φ22 | 24×4 | 445 | 400 | 12-φ22 | 26×4 |
| 350 | 14 | 190 | 330 | 545 | 490 | 445 | 12-φ22 | 24×4 | 490 | 445 | 12-φ22 | 24×4 | 505 | 460 | 16-φ22 | 26×4 |
| 400 | 16 | 216 | 360 | 550 | 540 | 495 | 16-φ22 | 24×4 | 540 | 495 | 16-φ22 | 24×4 | 565 | 515 | 16-φ26 | 26×4 |
| 450 | 18 | 222 | 380 | 620 | 595 | 550 | 16-φ22 | 24×4 | 595 | 550 | 16-φ22 | 24×4 | 615 | 565 | 20-φ26 | 28×4 |
| 500 | 20 | 229 | 410 | 680 | 645 | 600 | 20-φ22 | 26×4 | 645 | 600 | 20-φ22 | 26×4 | 670 | 620 | 20-φ26 | 28×4 |
| 600 | 24 | 267 | 460 | 750 | 755 | 705 | 20-φ26 | 26×5 | 755 | 705 | 20-φ26 | 26×5 | 780 | 725 | 20-φ30 | 30×4 |
| 700 | 28 | 292 | 530 | 820 | 860 | 810 | 24-φ26 | 26×5 | 860 | 810 | 24-φ26 | 26×5 | 895 | 840 | 24-φ30 | 30×5 |
| 800 | 32 | 318 | 610 | 910 | 975 | 920 | 24-φ30 | 26×5 | 975 | 920 | 24-φ30 | 26×5 | 1015 | 950 | 24-φ33 | 32×5 |
| 900 | 36 | 330 | 640 | 930 | 1075 | 1020 | 24-φ30 | 26×5 | 1075 | 1020 | 24-φ30 | 26×5 | 1115 | 1050 | 28-φ33 | 34×5 |
| 1000 | 40 | 410 | 720 | 980 | 1175 | 1120 | 28-φ30 | 26×5 | 1175 | 1120 | 28-φ30 | 26×5 | 1230 | 1160 | 28-φ36 | 34×5 |
| 1200 | 48 | 470 | 820 | 1220 | 1375 | 1320 | 32-φ30 | 26×5 | 1405 | 1340 | 32-φ33 | 28×5 | 1455 | 1380 | 32-φ39 | 38×5 |
| 1400 | 56 | 530 | 930 | 1310 | 1575 | 1520 | 36-φ30 | 26×5 | 1630 | 1560 | 36-φ36 | 32×5 | 1675 | 1590 | 36-φ42 | 42×5 |
| 1600 | 64 | 600 | 80 | 1460 | 1830 | 1760 | 40-φ36 | 1915 | 1820 | 40-φ48 | 62×5 | |||||
| 1800 | 72 | 670 | 1090 | 1560 | 2045 | 1970 | 44-φ39 | 2115 | 2020 | 44-φ48 | ||||||
| 2000 | 80 | 760 | 1190 | 1670 | 2265 | 2 1 80 | 48-φ42 | 2325 | 2230 | 48-φ48 | ||||||
Размеры присоединительных патрубков поворотного затвора с фланцем червячной передачи и жестким уплотнением D343H-16C, D343Y-16C, D341H-16C:
Модели с давлением 2,5 МПа: D343H-25C, D343Y-25C, D341H-25C; модели с давлением 4,0 МПа: D343H-40C, D343Y-40C, D341H-40C
| Диаметр | Основные размеры | 0.25MPa | 0.6MPa | 1.0M Pa | ||||||||||||
| mm | inch | L | H | H 1 | D | D 1 | Z-φd | b×f | D | D1 | Z-φd | b×f | D | D1 | Z-φ d | b×f |
| 50 | 2 | 108 | 75 | 200 | 140 | 110 | 4-φ14 | 16×3 | 140 | 110 | 4-φ14 | 16×3 | 165 | 125 | 4-φ18 | 20×3 |
| 65 | 2-1/2 | 112 | 93 | 210 | 160 | 130 | 4-φ14 | 16×3 | 160 | 130 | 4-φ14 | 16×3 | 185 | 145 | 4-φ18 | 20×3 |
| 80 | 3 | 114 | 98 | 226 | 190 | 150 | 4-φ18 | 18×3 | 190 | 150 | 4-φ18 | 18×3 | 200 | 160 | 8-φ18 | 20×3 |
| 100 | 4 | 127 | 130 | 250 | 210 | 170 | 4-φ18 | 18×3 | 210 | 170 | 4-φ18 | 18×3 | 220 | 180 | 8-φ18 | 22×3 |
| 125 | 5 | 140 | 165 | 295 | 240 | 200 | 8-φ18 | 20×3 | 240 | 200 | 8-φ18 | 20×3 | 250 | 210 | 8-φ18 | 22×3 |
| 150 | 6 | 140 | 175 | 315 | 260 | 225 | 8-φ18 | 20×3 | 265 | 225 | 8-φ18 | 20×3 | 285 | 240 | 8-φ22 | 24×3 |
| 200 | 8 | 152 | 220 | 380 | 320 | 280 | 8-φ18 | 22×3 | 320 | 280 | 8-φ18 | 22×3 | 340 | 295 | 8-φ22 | 24×3 |
| 250 | 10 | 165 | 250 | 405 | 375 | 335 | 12-φ18 | 24×3 | 375 | 335 | 12-φ18 | 24×3 | 395 | 350 | 12-φ22 | 26×3 |
| 300 | 12 | 178 | 300 | 480 | 440 | 395 | 12-φ22 | 24×4 | 440 | 395 | 12-φ22 | 24×4 | 445 | 400 | 12-φ22 | 26×4 |
| 350 | 14 | 190 | 330 | 545 | 490 | 445 | 12-φ22 | 24×4 | 490 | 445 | 12-φ22 | 24×4 | 505 | 460 | 16-φ22 | 26×4 |
| 400 | 16 | 216 | 360 | 550 | 540 | 495 | 16-φ22 | 24×4 | 540 | 495 | 16-φ22 | 24×4 | 565 | 515 | 16-φ26 | 26×4 |
| 450 | 18 | 222 | 380 | 620 | 595 | 550 | 16-φ22 | 24×4 | 595 | 550 | 16-φ22 | 24×4 | 615 | 565 | 20-φ26 | 28×4 |
| 500 | 20 | 229 | 410 | 680 | 645 | 600 | 20-φ22 | 26×4 | 645 | 600 | 20-φ22 | 26×4 | 670 | 620 | 20-φ26 | 28×4 |
| 600 | 24 | 267 | 460 | 750 | 755 | 705 | 20-φ26 | 26×5 | 755 | 705 | 20-φ26 | 26×5 | 780 | 725 | 20-φ30 | 30×4 |
| 700 | 28 | 292 | 530 | 820 | 860 | 810 | 24-φ26 | 26×5 | 860 | 810 | 24-φ26 | 26×5 | 895 | 840 | 24-φ30 | 30×5 |
| 800 | 32 | 318 | 610 | 910 | 975 | 920 | 24-φ30 | 26×5 | 975 | 920 | 24-φ30 | 26×5 | 1015 | 950 | 24-φ33 | 32×5 |
| 900 | 36 | 330 | 640 | 930 | 1075 | 1020 | 24-φ30 | 26×5 | 1075 | 1020 | 24-φ30 | 26×5 | 1115 | 1050 | 28-φ33 | 34×5 |
| 1000 | 40 | 410 | 720 | 980 | 1175 | 1120 | 28-φ30 | 26×5 | 1175 | 1120 | 28-φ30 | 26×5 | 1230 | 1160 | 28-φ36 | 34×5 |
| 1200 | 48 | 470 | 820 | 1220 | 1375 | 1320 | 32-φ30 | 26×5 | 1405 | 1340 | 32-φ33 | 28×5 | 1455 | 1380 | 32-φ39 | 38×5 |
| 1400 | 56 | 530 | 930 | 1310 | 1575 | 1520 | 36-φ30 | 26×5 | 1630 | 1560 | 36-φ36 | 32×5 | 1675 | 1590 | 36-φ42 | 42×5 |
| 1600 | 64 | 600 | 80 | 1460 | 1830 | 1760 | 40-φ36 | 1915 | 1820 | 40-φ48 | 62×5 | |||||
| 1800 | 72 | 670 | 1090 | 1560 | 2045 | 1970 | 44-φ39 | 2115 | 2020 | 44-φ48 | ||||||
| 2000 | 80 | 760 | 1190 | 1670 | 2265 | 2 1 80 | 48-φ42 | 2325 | 2230 | 48-φ48 | ||||||
