500X клапан сброса давления: конструктивные особенности и область применения:

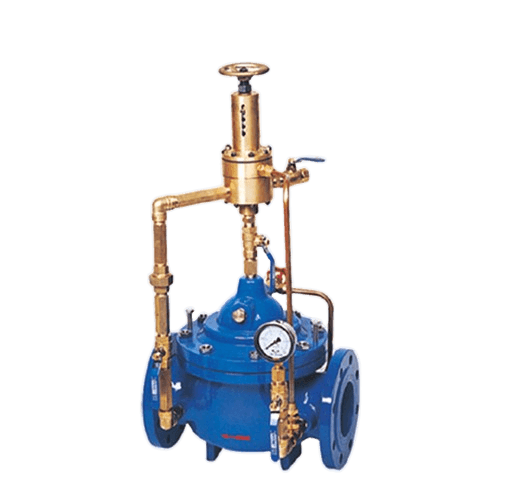

Клапан 500X сброса давления/удержания давления состоит из главного клапана, клапана сброса давления/удержания давления, игольчатого клапана, шарового клапана, микрофильтра и манометра, составляющих гидравлическую систему управления. Используя гидравлическую автоматику, клапан может работать как сбросной, так и как удерживающий клапан. В режиме сброса давления клапан поддерживает давление в водоснабжении ниже установленного безопасного значения; в режиме удержания давления он поддерживает давление воды выше установленного значения, обеспечивая стабильное давление в системе подачи воды. Клапан 500X использует гидравлический самоуправляющийся механизм, не требует дополнительных устройств и источников энергии, прост в обслуживании и имеет несколько функций в одном клапане. Этот клапан широко применяется в системах водоснабжения для высотных зданий, жилых комплексов и городских водоснабжений.
Принцип работы клапана 500X:
1. В режиме сброса давления: когда клапан сброса давления/удержания давления настроен в режим сброса, вода проходит через игольчатый клапан, управляющую камеру главного клапана, шаровой клапан A, клапан сброса давления/удержания давления, шаровой клапан B и выходит через выход. В этот момент главный клапан находится в открытом состоянии. Когда давление на входе превышает установленное безопасное значение, клапан сброса давления автоматически открывается, и через шаровой клапан C выпускается часть воды, что приводит к сбросу давления в трубопроводе. Когда давление восстанавливается до безопасного уровня, клапан сброса давления автоматически закрывается. В режиме сброса давления все шаровые клапаны остаются открытыми.
2. В режиме удержания давления: когда клапан сброса давления/удержания давления настроен в режим удержания, клапан закрывается, если давление воды на входе ниже установленного значения, что позволяет контролировать повышение давления. Главный клапан закрывается. Когда давление воды на входе превышает установленное значение, клапан удержания давления откроется, и вода из управляющей камеры проходит через шаровой клапан и выходит через выход, что приводит к снижению давления в управляющей камере, и главный клапан откроется, начинаются подачи воды, тем самым поддерживается давление воды на входе. В режиме удержания давления шаровой клапан C обычно закрыт или заменен заглушкой.
Основные технические параметры:
Номинальное давление (МПа) |
Испытательное давление корпуса (МПа) |
Испытательное давление на герметичность (МПа) |
Применяемая среда |
Температура среды (℃) |
1.0 |
1.5 |
1.1 |
Вода |
0-80 |
1.6 |
2.4 |
1.76 |
||
2.5 |
3.75 |
2.75 |
Материалы основных деталей:
Название детали |
Материал детали |
Корпус клапана, крышка клапана |
WCB |
Сиденье клапана, диск клапана |
Медный сплав |
Уплотнительное кольцо, O-образное кольцо |
Нитриловый каучук |
Стержень клапана |
2Cr13 |
Пружина |
50CrVA |
Игольчатый клапан |
Медный сплав |
Шаровой клапан |
Медный сплав |
Клапан для сброса/поддержания давления |
Медный сплав |
Микрофильтр |
Нержавеющая сталь |
Размер присоединения (PN 1,0-2,5МПа):
Номинальный диаметр Ду | L | H | H1 | A | B |
50 | 250 | 335 | 90 | 170 | 170 |
65 | 280 | 345 | 98 | 180 | 180 |
80 | 310 | 355 | 110 | 190 | 190 |
100 | 350 | 365 | 120 | 200 | 200 |
125 | 400 | 445 | 145 | 215 | 215 |
150 | 450 | 460 | 155 | 230 | 230 |
200 | 550 | 505 | 190 | 255 | 255 |
250 | 650 | 550 | 250 | 295 | 295 |
300 | 800 | 710 | 290 | 325 | 325 |
350 | 900 | 725 | 330 | 380 | 380 |
400 | 1000 | 760 | 360 | 415 | 415 |
450 | 1000 | 810 | 445 | 435 | 435 |
500 | 1100 | 865 | 495 | 460 | 460 |
600 | 1100 | 935 | 550 | 520 | 520 |
700 | 1450 | 1000 | 605 | 570 | 570 |
800 | 1560 | 1100 | 730 | 620 | 620 |
900 | 1800 | 1205 | 800 | 670 | 670 |
1000 | 2000 | 1330 | 910 | 830 | 830 |
