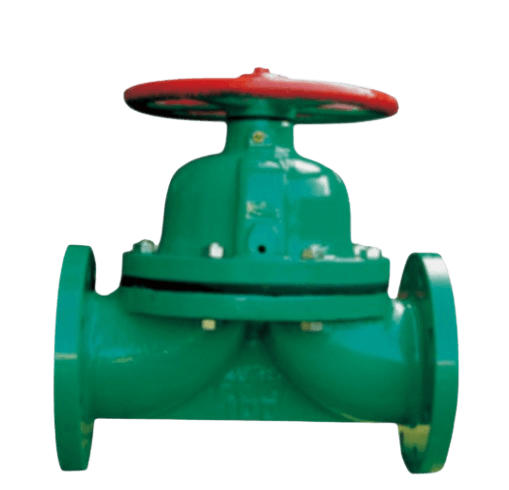

Описание продукта
1. Данная серия клапанов разработана на основе технологии британской компании Saunders и производится с использованием её запатентованных технологий.
2. Основное отличие диафрагменного клапана с резиновым покрытием от других клапанов заключается в конструкции без сальникового уплотнения; резиновая диафрагма полностью изолирует коррозионно-активную среду от всех приводных компонентов, тем самым предотвращая утечки, протечки и просачивание, характерные для обычных клапанов.
3. Благодаря гладкому проточному каналу сопротивление потоку минимально, что обеспечивает высокую пропускную способность.
4. Внутренняя поверхность корпуса клапана может быть облицована различными типами резины на выбор, что придаёт клапану отличные антикоррозионные свойства.
5. Используемая в качестве уплотнителя эластичная резиновая диафрагма обеспечивает хорошую герметичность и низкое усилие закрытия.
6. Клапан состоит из корпуса, крышки, клапанного диска, штока, диафрагмы и других приводных элементов.
7. Открытие и закрытие клапана осуществляется вращением маховика. На верхней части крышки клапана имеется индикаторное цветовое обозначение, указывающее положение клапана (открыто/закрыто). При вращении маховика по часовой стрелке он опускается, приводя в движение клапанный диск и диафрагму, которые перекрывают поток среды. При вращении против часовой стрелки клапан открывается, и индикаторная окраска становится видимой.
8. Данный клапан соответствует стандарту GB12239 и требованиям BS5156.
Диафрагменный клапан с резиновым покрытием может применяться в трубопроводах с различными рабочими средами при разных температурах, в зависимости от материалов его изготовления, и используется в качестве запорного устройства для управления потоком среды.
Рекомендуемый спектр использования различных визуальных материалов
Материал покрытия (код) |
Диапазон температур |
Применяемая среда |
Твёрдая резина (NR) |
-10℃～85℃ |
Соляная кислота, фторкремниевая кислота, муравьиная и фенольная кислоты, 30% серная кислота, 50% плавиковая кислота, 80% фосфорная кислота, щёлочи, соли, растворы для гальваники, гидроксид натрия, гидроксид калия, нейтральные солевые растворы, 10% гипохлорит натрия, влажный хлор, аммиачная вода, большинство спиртов, органических кислот и альдегидов, за исключением сильных окислителей (например, азотной кислоты, хромовой кислоты, концентрированной серной кислоты и перекиси водорода), а также органических растворителей. |
Мягкая резина (BR) |
-10℃～85℃ |
Обладает хорошей износостойкостью. Основное применение – растворы серной кислоты концентрацией до 50%, гидроксид натрия, гидроксид калия, нейтральные солевые ванны и аммиачная вода, цемент, глина, зола угля, гранулированные удобрения, твёрдые абразивные среды, а также жидкости высокой концентрации и вязкости. |
Бутиловая резина (IIR) |
-10℃～120℃ |
Устойчива к коррозии и износу. Обладает стойкостью к большинству органических кислот, щелочей и гидроксидов, неорганических солей, газообразных элементов неорганических кислот, спиртов, альдегидов, эфиров, кетонов, сложных эфиров и т. д. |
Хлоропреновый каучук (CR) |
-10℃～120℃ |
Животные и растительные масла, неорганические смазочные масла, а также коррозионные суспензии с широким диапазоном pH. Обладает хорошей износостойкостью. |
Чугун без покрытия |
-40℃～100℃ |
Некоррозионные среды |
Рекомендуемый диапазон использования материалов диафрагмы:
Материал диафрагмы (код) |
Диапазон температур |
Применяемая среда |
Бутиловая резина (Класс B) |
-40℃～100℃ |
Отличная стойкость к кислотам и щелочам. 85% серная кислота, соляная кислота, плавиковая кислота, фосфорная кислота, щёлочи и различные сложные эфиры. |
Натуральный каучук (Класс Q) |
-50℃～100℃ |
Используется для очистки воды, неорганических солей, разбавленных неорганических кислот. |
Основные эксплуатационные параметры:
Модель |
Номинальный диаметр DN (мм) |
Рабочее давление WP (МПа) |
Испытательное давление (МПа) |
Температура испытаний (℃) |
|
Герметичность |
Прочность |
||||
G41J W-16 |
20-50 |
1.6 |
1.76 |
2.4 |
Комнатная температура |
G41J W-10 |
65-200 |
1.0 |
1.1 |
1.5 |
|
Основные присоединительные размеры
DN(мм) |
PN (МПа) |
WP (МПа) |
Основные внешние размеры (мм) |
Область применения |
Вес (кг) |
|||||||||
L |
D1 |
D |
D0 |
Z |
H |
Температура (°C) |
Среда |
|||||||
J-тип |
W-тип |
J-тип |
W-тип |
|||||||||||
20 |
1.6 |
1.6 |
121 |
117 |
75 |
105 |
70 |
13.5 |
4 |
103 |
≤100 |
Обычная коррозийная среда |
Некоррозийная среда |
3 |
25 |
131 |
127 |
85 |
115 |
83 |
112 |
4.3 |
|||||||
32 |
150 |
146 |
100 |
140 |
114 |
17.5 |
144 |
6.5 |
||||||
40 |
163 |
159 |
110 |
150 |
156 |
7.9 |
||||||||
50 |
194 |
190 |
125 |
165 |
140 |
177 |
10.6 |
|||||||
65 |
1.0 |
1.0 |
220 |
216 |
145 |
185 |
165 |
164.5 |
17.6 |
|||||
80 |
258 |
254 |
160 |
200 |
230 |
8 |
181.5 |
25.5 |
||||||
100 |
309 |
305 |
180 |
220 |
280 |
253 |
36.2 |
|||||||
125 |
362 |
356 |
210 |
250 |
282 |
47.5 |
||||||||
150 |
412 |
406 |
240 |
285 |
368 |
366.5 |
74 |
|||||||
200 |
527 |
521 |
295 |
342 |
483 |
22 |
143 |
|||||||
