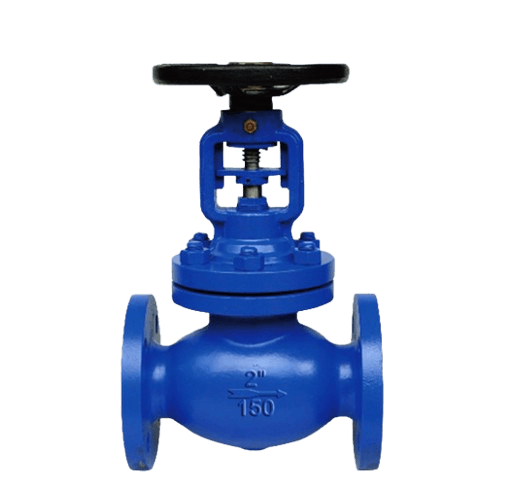

Описание продукта
Основные конструктивные особенности
1. Структура продукта разумная, герметичность надежная, отличные эксплуатационные характеристики, эстетичный внешний вид;
2.
Герметизирующая поверхность с наплавкой из твердых сплавов на основе Co, устойчива к износу, коррозии, обладает хорошими антифрикционными свойствами и длительным сроком службы;
Ствол клапана подвергается закалке и поверхностной нитрации, что придает ему отличные антикоррозийные и антифрикционные свойства;
3.
4. Двойное уплотнение, улучшенная надежность;
Индикатор положения подъема ствола клапана для более наглядной работы;
5.
6. Материалы деталей, размеры фланцев и сварных соединений могут быть выбраны в соответствии с фактическими условиями эксплуатации или требованиями заказчика, чтобы удовлетворить различные инженерные потребности.
Технические характеристики
| Конструктивная форма | BB-BG-OSY |
| Способ привода | Ручной |
| Электрический | |
| Стандарт проектирования | ASMEB16.10, BS1873 |
| Длина конструкции | ASMEB16.10 |
| Соединительный фланец | ASMEB16.5 |
| Испытания и проверки | API598 |
Технические характеристики продукта
| Номинальное давление (LB) | Давление испытания корпуса (MPa) | Давление испытания уплотнения (MPa) | Температура эксплуатации (℃) | Используемая среда |
| 150 | 3.0 | 2.2 | ≤350℃ | Вода, пар, масло и т.д. |
| 300 | 7.5 | 5.5 | ||
| 600 | 15.0 | 11.0 | ||
| 900 | 22.5 | 16.5 |
Материал основных частей
| № | Наименование | Материал |
| 1 | Корпус клапана | ASTMA216-WCB, ASTMA217-WC1, WC6, WC9, C5, ASTMA351-CF8, CF8M, CF3, CF3M |
| 2 | Клапанная заслонка | ASTMA182-Gr.F6a, ASTMA182-F22, ASTMA182-F304, F316, F321, F304L, F316L |
| 3 | Противоположное кольцо | ASTMA182-Gr.F6a, ASTMA182-F22, ASTMA182-F304, F316, F321, F304L, F316L |
| 4 | Крышка клапана | ASTMA182-Gr.F6a, ASTMA182-F22, ASTMA182-F304, F316, F321, F304L, F316L |
| 5 | Шток клапана | ASTMA182-Gr.F6a, ASTMA182-F22, ASTMA182-F304, F316, F321, F304L, F316L |
| 6 | Уплотнительная прокладка | Гибкий графит + нержавеющая сталь |
| 7 | Крышка клапана | ASTMA216-WCB, ASTMA217-WC1, WC6, WC9, C5, ASTMA351-CF8, CF8M, CF3, CF3M |
| 8 | Компонент с мембраной | ASTMA182-F304, F316, F321, F304L, F316L |
| 9 | Уплотнитель | Гибкий графит |
| 10 | Крышка уплотнителя | ASTMA216-WCB, ASTMA217-WC1, WC6, WC9, C5, ASTMA351-CF8, CF8M, CF3, CF3M |
| 11 | Гайка штока клапана | Медный сплав |
| 12 | Ручка | ASTMA536Gr.60-40-18, A216-WCB |
| 13 | Фиксирующая пластина | 45, WCB, 304, 316, 304L, 316L |
| 14 | Болты с двойной резьбой | ASTMA193-B7, A320-B8, A193-B8M |
| 15 | Шестигранные гайки | ASTMA194-2H, A194-8, A194-8M |
