Область применения
Применяется для опреснения морской воды, закачки воды в нефтяные месторождения, подачи сырья в нефтеперерабатывающих и химических процессах, рекуперации энергии, транспортировки нефти по трубопроводам, а также для дренажа шахт и городского водоснабжения.
Применение
Опреснение морской воды, закачка воды в нефтяные месторождения, подача сырья в нефтеперерабатывающих и химических процессах, рекуперация энергии, транспортировка нефти по трубопроводам, городское водоснабжение.
Материал
Нержавеющая сталь, чугун.

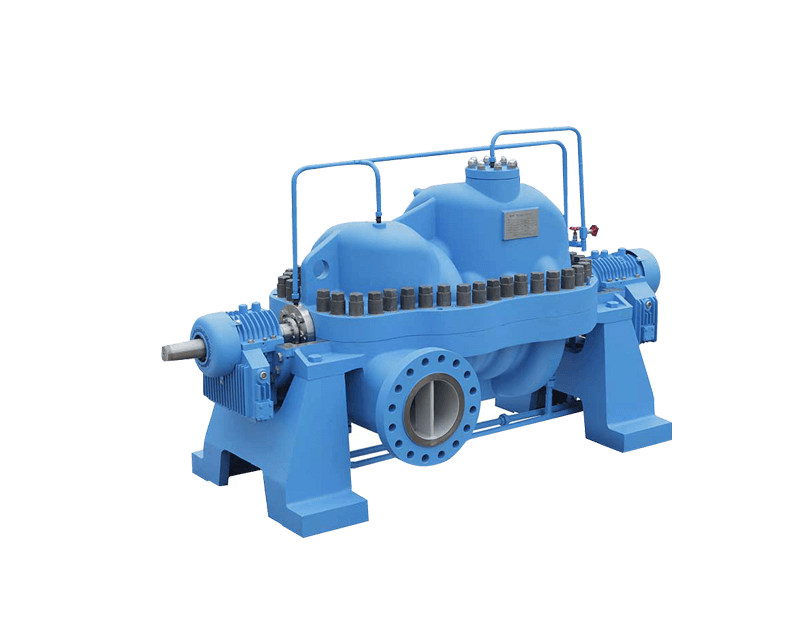

Введение в продукт
Корпус насоса разделён по осевой линии на две части: верхняя часть представляет собой крышку насоса, а нижняя — корпус насоса. Всасывающий и напорный патрубки расположены ниже оси насоса на корпусе. Рабочее колесо расположено симметрично, что автоматически уравновешивает осевую силу тяги, исключая необходимость в сложном балансировочном механизме. Уплотнение насоса выполнено в виде механического уплотнения.
Центральная опорная конструкция с отдельными опорами для насоса. Корпус подшипника выполнен в воздушно-охлаждаемой конструкции, с вентиляторами, установленными с обеих сторон для улучшения теплоотвода.
Стандартная конфигурация уплотнения вала — механическое уплотнение, а корпус насоса имеет центральную опорную конструкцию. Подшипниковый узел стандартно выполнен с воздушным охлаждением и масляной смазкой: на стороне привода установлен скользящий подшипник для восприятия радиальной нагрузки, а на стороне без привода предусмотрены два упорных шариковых подшипника и один скользящий подшипник. Рабочие колёса расположены по обе стороны в одинаковом количестве для балансировки осевой тяги.
Насос выполнен с осевым разъёмом, что облегчает техническое обслуживание: для доступа к внутренним компонентам достаточно снять крышку насоса. Уплотнительное кольцо выполнено в разъёмной конструкции, что делает его замену более удобной — нет необходимости снимать рабочее колесо, а также разбирать трубопроводы на входе и выходе.
Производительность и преимущества
В зависимости от эксплуатационных характеристик насоса, в условиях с высокими требованиями к кавитационной стойкости на первом ступени может быть установлено рабочее колесо с двусторонним входом.
Повышение кавитационной стойкости насоса.
Напорная камера выполнена в виде двойной спиральной конструкции, что теоретически полностью уравновешивает радиальные силы.
На стороне привода предусмотрена коническая ось, что облегчает демонтаж муфты.
