Фланцевое соединение по китайскому национальному стандарту (GB)
Фланцевое соединение заключается в том, что два трубопровода, трубные фитинги или оборудование сначала фиксируются на отдельных фланцах. Затем между двумя фланцами помещается фланцевая прокладка, и соединение затягивается болтами, обеспечивая прочное крепление. Некоторые фитинги и оборудование уже оснащены встроенными фланцами, что также относится к фланцевому соединению. Фланцевое соединение является важным способом монтажа трубопроводов.
Фланцевое соединение удобно в использовании и способно выдерживать высокое давление. В промышленности оно применяется очень широко. В бытовых системах, где используются трубы малого диаметра и низкого давления, фланцевые соединения практически не встречаются. Однако в котельных и на производственных объектах трубопроводы и оборудование повсеместно соединяются с помощью фланцев.

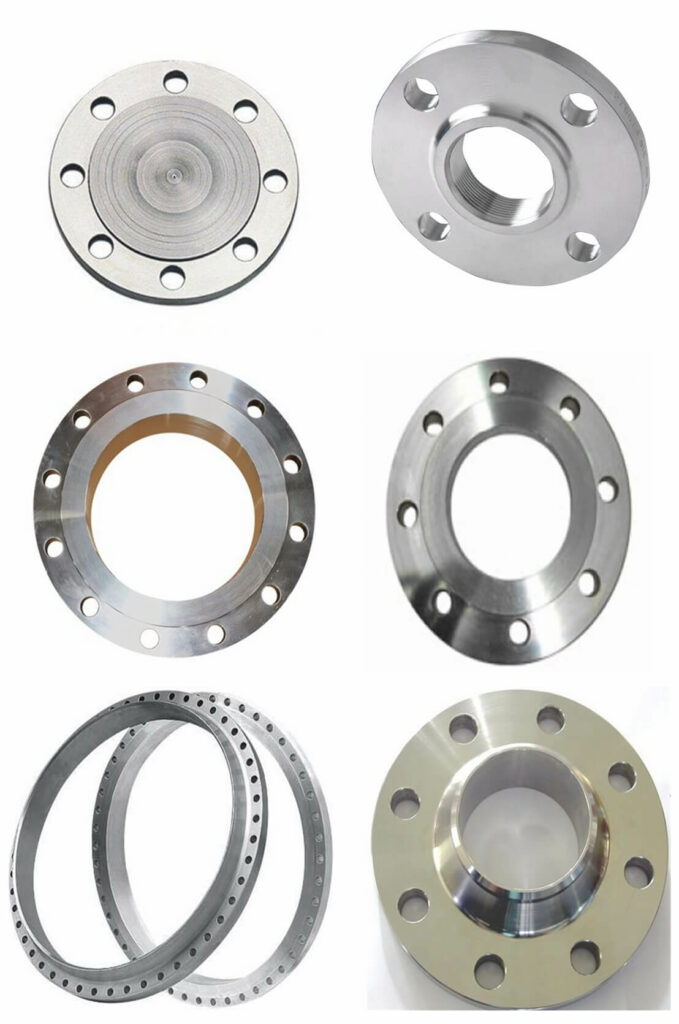

1. Виды фланцевых соединений по способу крепления:
- Плоский приварной фланец
- Плоский приварной фланец с воротником
- Приварной встык фланец с воротником
- Муфтовый (розеточный) приварной фланец
- Резьбовой фланец
- Фланцевая заглушка
- Приварное кольцо с воротником, свободное на фланце
- Плоское приварное кольцо, свободное на фланце
- Фланец с кольцевым пазом
- Плоский фланец большого диаметра
- Высокий воротниковый фланец большого диаметра
- Заглушка в виде восьмерки
- Свободный фланец с приварным кольцом встык
