Номинальный диаметр | Наружный диаметр | От центра до торца | ||
mm | m | DIXD2 | C | M |
20×20 | 3/4×3/4 | 25×25 26.7×26.7 | 29 | 29 |
20×15 | 3/4×1/2 | 25×20 26.7×21.3 | 29 | 29 |
25×20 | 1×1 | 32×32 33.4×33.4 | 38 | 38 |
25×20 | 1×3/4 | 32×25 33.4×26.7 | 38 | 38 |
32×32 | 1.1/4×1.1/4 | 38×38 42.2×42.2 | 48 | 48 |
32×25 | 1.1/4×1 | 38×32 42.2×33.4 | 48 | 48 |
40×40 | 1.1/2×1.1/2 | 45×45 48.3×48.3 | 57 | 57 |
40×25 | 1.1/2×1 | 45×32 48.3×33.4 | 57 | 57 |
50×50 | 2×2 | 57×57 60.3×60.3 | 64 | 64 |
50×25 | 2×1 | 57×32 60.3×60.3 | 64 | 64 |
65×65 | 2.1/2×2.1/2 | 76×76 73×73 | 76 | 76 |
65×40 | 2.1/2×1.1/2 | 76×45 73.0×48.3 | 76 | 76 |
80×80 | 3×3 | 89×89 | 86 | 86 |
80×50 | 3×2 | 89×57 88.9×60.3 | 86 | 76 |
100×100 | 4×4 | 108×108 114.3×114.3 | 105 | 105 |
100×50 | 4×2 | 108×57 114.3×60.3 | 105 | 89 |
125×125 | 5×5 | 133×133 141.3×141.3 | 124 | 124 |
125×80 | 5×3 | 133×89 141.3×88.9 | 124 | 111 |
150×150 | 6×6 | 159×159 168.3×168.3 | 143 | 143 |
150×100 | 6×4 | 159×108 168.3×114.3 | 143 | 130 |
200×200 | 8×8 | 219×219 | 178 | 178 |
200×100 | 8×4 | 219×108 219.1×114.3 | 178 | 156 |
250×250 | 10×10 | 273×273 | 216 | 216 |
250×125 | 10×5 | 273×133 273.1×141.3 | 216 | 191 |
300×300 | 12×12 | 325×325 323.9×323.9 | 254 | 254 |
300×200 | 12×8 | 325×219 323.9×219.1 | 254 | 229 |

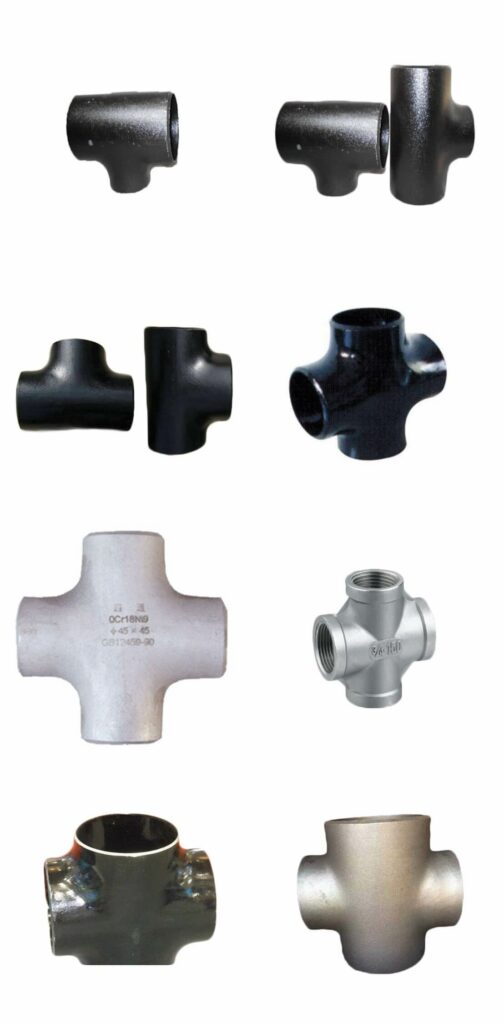

Тройник, также называемый тройниковый фитинг или тройниковый соединитель, представляет собой деталь трубопровода, предназначенную для изменения направления потока жидкости. Он используется в местах разветвления магистрального трубопровода.
Классификация тройников
По размеру трубопровода
Тройники могут классифицироваться в зависимости от диаметра трубы.
По материалу изготовления
Тройники могут быть изготовлены из следующих материалов:
- углеродистая сталь (углеродистый тройник),
- литая сталь,
- легированная сталь,
- нержавеющая сталь,
- медь,
- алюминиевый сплав,
- пластик,
- поливинилхлорид (ПВХ),
- полипропилен (ПП),
- другие материалы.
По форме
Тройники бывают Т-образные и Y-образные, а также могут быть равнопроходные (с одинаковым диаметром всех выходов) или переходные (с разными диаметрами входов и выходов).
По методу изготовления
- штамповка,
- прессование,
- ковка,
- литье.
По стандартам производства
Тройники изготавливаются в соответствии с различными международными и национальными стандартами, включая:
- Китайские стандарты (Госстандарт Китая, GB/T12459-2005, GB/T13401-2005),
- Американские стандарты (ASME B16.9),
- Отраслевые стандарты Китая (SH3408, SH3409-96, SH3410-96, HG/T21635, DL/T 695, SY/T 05),
- Европейские (DIN, EN),
- Японские (JIS),
- Российские (ГОСТ, ТУ).
Основное назначение тройников — изменение направления потока жидкости в трубопроводе и разветвление потока.
