Соединительное звено – это прочный соединительный элемент, используемый для сцепления цепей и других механических компонентов. Оно широко применяется в горнодобывающем оборудовании, подъемных механизмах, конвейерных системах и морской технике. Его прочная конструкция обеспечивает надежное соединение даже при высоких нагрузках и в агрессивных условиях эксплуатации.
Основные характеристики:
- Высокая прочность: Изготовлено из легированной стали и подвергнуто специальной термической обработке для повышения прочности на разрыв и ударной стойкости.
- Надежное соединение: Точная обработка гарантирует плотное сцепление, снижая риск ослабления и износа, увеличивая срок службы.
- Износостойкость и устойчивость к коррозии: Специальное защитное покрытие позволяет использовать звено в условиях высокой влажности, повышенных температур и агрессивных сред.
- Универсальность: Совместимо с различными типами цепей и механизмов, подходит для широкого спектра применений.
- Простота монтажа: Удобная конструкция позволяет быстро устанавливать и заменять звенья, повышая эффективность работы.
Области применения:
- Соединение цепей в горнодобывающей и угольной промышленности
- Подъемные механизмы и грузоподъемное оборудование
- Крепление и соединение цепей в транспортных системах
- Якорные и швартовные системы в судостроении и морской технике
- Передача мощности и соединительные элементы в промышленности
Соединительное звено V-образного типа (Только для вертикального использования)
Соединительное звено V-образного типа используется для вертикального соединения круглых цепей или компактных горных цепей. Его прочность превышает стандарт DIN 2-го класса более чем на 10%. Благодаря строгому отбору материалов и применению специальной термической обработки в процессе производства достигнуты улучшенные эксплуатационные характеристики. Каждое соединительное звено проходит термообработку с разницей температур, что обеспечивает максимальную твердость поверхности до HB363, эффективно предотвращая появление усталостных трещин и значительно увеличивая срок службы цепи.
Соединительное звено V-образного типа предназначено исключительно для вертикального использования и является эквивалентом кованого звена.
Размеры соответствуют DIN 22258:2003, часть 3. Оно легче по весу и проще в использовании по сравнению с традиционными соединительными звеньями.

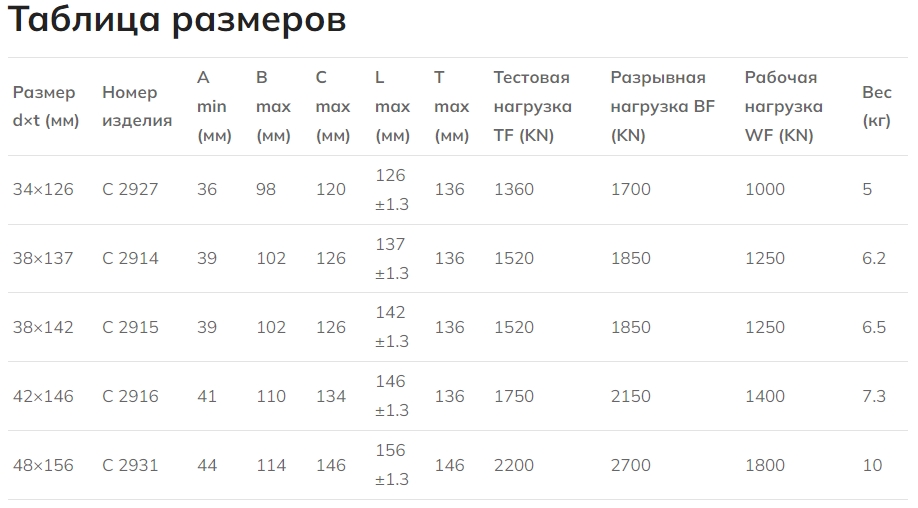

Механические характеристики
| Размер цепи (мм) | Номер фиксирующего штифта |
|---|---|
| 34.8×3 | Внутренний: C 2999304, Внешний: C 299301 |
| 42 | Внутренний: C 2999309, Внешний: C 299302 |
| 48 | Внутренний: C 2999310, Внешний: C 299303 |
Ключевые моменты
- Использовать только вертикально. Перед установкой убедитесь, что поверхности соединения чистые, а направление стрелки на рабочей поверхности соответствует правильному монтажу
- Запрещается заменять компоненты соединительного звена между собой
- Убедитесь, что фиксирующие штифты полностью вставлены в соединительное звено
- Проводите регулярные проверки на износ и повреждения
- При повторной установке соединительного звена необходимо заменить фиксирующий штифт
- Проводите осмотр каждые 3 месяца или после 1 000 000 циклов на кручение (если используется с ручным приводом – проверка требуется ежемесячно)
Примечания
- Минимальное количество циклов испытаний на усталостную прочность – 100 000 (типичное значение – 120 000); среднее напряжение 110 N/mm²; амплитуда +100 N/mm²
- Ударная вязкость KV – 55J (типичное значение 90J)
- Инструкция по применению соединительных звеньев V-образного типа содержит рекомендации по правильному монтажу и обслуживанию
